Радиоконструктор RS016. Индикатор выходной мощности УНЧ
Артикул:
RDKT0146
Нет в наличии
- Описание
Описание
Печатная плата с компонентами и инструкцией в упаковке.

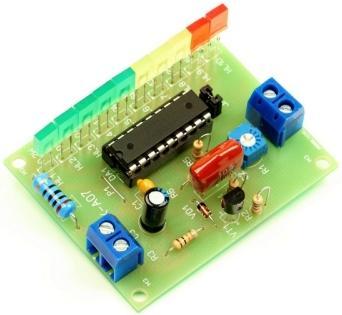

Данный набор позволит вам собрать светодиодный индикатор выходной мощности УМЗЧ. Устройство позволяет примерно оценивать выходную мощность усилителя при его работе. А если каналов несколько, то и выявить возможный дисбаланс в их работе. Помимо этого, оживит переднюю панель вашего усилителя.
Индикатор выполнен на специализированной микросхеме LM3915N, которая представляет собой светодиодный драйвер с внутренним буферным усилителем, компаратором и источником опорного напряжения. Принцип работы микросхемы основан на сравнении величины входного сигнала с внутренним источником опорного напряжения. Для расширения диапазона входных напряжений микросхема оснащена программируемым делителем R5, R6.
Резистор R7 ограничивает ток, проходящий через светодиоды и таким образом облегчает тепловой режим работы микросхемы.
На транзисторе VT1 собран пиковый детектор, который позволяет повысить точность измерения входного сигнала и предотвратить мерцание светодиодов при переходных значениях величины сигнала.
Резистором R1 можно подстраивать в небольших пределах чувствительность индикатора и учитывать сопротивление нагрузки УНЧ.
Джампер JP1 переключает режим отображения микросхемы - "точка" или "линейка". В первом случае, величина входного сигнала отображается одним светодиодом, во втором, микросхема формирует светящийся столбик из светодиодов.
Характеристики:
• Количество отображаемых градаций мощности: 10 шт.;
• Номинальное напряжение питания: DC 12 В;
• Номинальный ток потребления (в режиме молчания): 10 мА;
• Минимальная величина отображаемого сигнала: -27 дБ;
• Максимальная величина отображаемого сигнала: 0 дБ;
• Входное сопротивление: 100 кОм;
• Сложность сборки: 1 балла;
• Время сборки: Около 1 часа;
• Диапазон рабочих температур: 0...+45 градусов Цельсия;
• Относительная влажность: 5...95 % (без образования конденсата);
• Упаковка: Блистер;
• Размеры упаковки: 200 x 122 x 38 мм;
• Размеры устройства: 56 x 46 x 17 мм;
• Общая масса набора: ~35 г.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Моточек трубчатого припоя ПОС-61 (0,5 м);
• Инструкция по эксплуатации.
