Радиоконструктор RS123. Универсальный стереофонический предварительный (микрофонный) усилитель

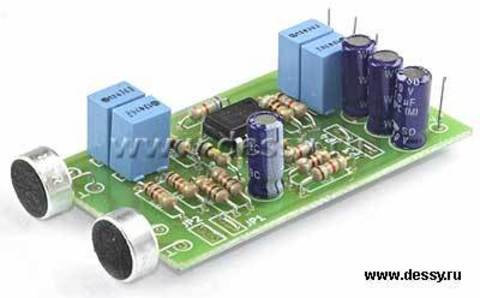

Печатная плата с компонентами и инструкцией в упаковке.
  Данный набор позволяет собрать стереофонический предусилитель, имеющий возможность работы с различными источниками сигнала и выбора коэффициента усиления. Может использоваться с динамическими или электретными микрофонами, пьезокерамическими или магнитными звукоснимателями, как линейный предусилитель. Имеет широкий диапазон питающих напряжений и низкий коэффициент искажений и шума.

Принципиальная схема

  Устройство собрано на сдвоенном операционном усилителе U1, в роли которого может применяться LM833, TL072, или другой малошумящий ОУ. В обратную связь ОУ включена цепочка, с изменяемым с помощью перемычек (переключателей) JP4 и JP3 коэффициентом деления, что позволяет выбирать усиление из 2-х вариантов (~5 и ~75 в типовом варианте).
  Для применения электретных микрофонов, предусмотрена подача напряжения смещения с помощью резисторов R1 и R2. Эта функция включается перемычками JP1 и JP2.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 6...30 В;
  • Номинальный ток потребления: < 10 мА;

  • Коэффициент усиления:
    •• Режим 1: ~5;
    •• Режим 2 (JP3, JP4 замкнуты): ~75;

  • Полоса рабочих частот: 5…30000 Гц;
  • Коэффициент нелинейных искажений: < 0,005 %;
  • Входное сопротивление: 470 кОм;
  • Рекомендуемое сопротивление нагрузки: > 47 кОм.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:
  • Для оптимальной работы ОУ, рекомендуется подключать к схеме нагрузку, сопротивлением более 47 кОм и ёмкостью менее 2 нФ.
  • Питать устройство рекомендуется от стабилизированного или развязанного от мощных потребителей источника напряжения. Мощный УНЧ или импульсные схемы могут привести к возникновению помех или возбуждению усилителя.
