Радиоконструктор RS125. Звуковая сирена 0,5 Вт

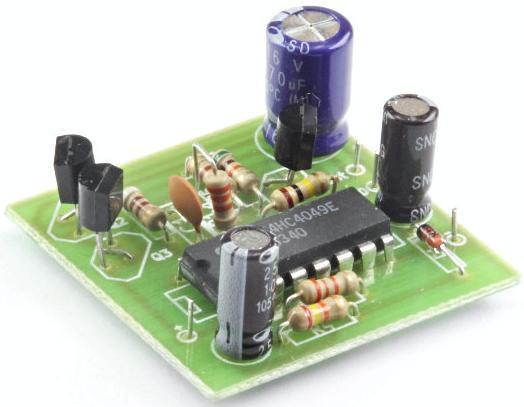

Печатная плата с компонентами и инструкцией в упаковке.
  Предлагаемый набор позволит радиолюбителю собрать имитатор звука сирены. Это устройство можно установить на игрушку машины скорой помощи или полиции, а также как элемент охранной сигнализации.

Принципиальная схема

  Схема сирены состоит из двух генераторов: генератора тона и генератора частоты изменения тона. Генератор тона собран на инверторах U1.3, U1.4, частота которого задаётся цепочкой R1-C1. На инверторах U1.1, U1.2 и времязадающей цепочке R2-C2 - собран генератор, который задаёт частоту изменения тона. На инверторах U1.5, U1.6 и транзисторах Q2, Q3 собран двухтактный усилитель мощности.
  В зависимости от желаемого звука, тона, частоты сирены, может потребоваться изменение номиналов: R1, C1 - для задания частоты тона, R2, C2 - для подбора периода изменения тона, R3, C3 и R4 - скорость нарастания и угасания частоты тона. Резистором R4 устанавливаем время нарастания сигнала, а резистором R3 - устанавливаем скорость затухания сигнала.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 5...9 В;
  • Номинальный ток потребления: 50 мА;
  • Выходная мощность: 0,25 Вт.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:
  • При сборке конструктора необходимо соблюдать цоколевку транзисторов и микросхемы, полярности электролитических конденсаторов.
  • Правильно собранная схема наладки не требует, начинает работать сразу.
