Радиоконструктор RS127. Активный фильтр сабвуфера

  Устройство представляет собой перестраиваемый фильтр низких частот, с возможностью регулировки угла сдвига фазы сигнала. Предназначен для применения совместно с дополнительным НЧ излучателем в составе аудио-комплекса.

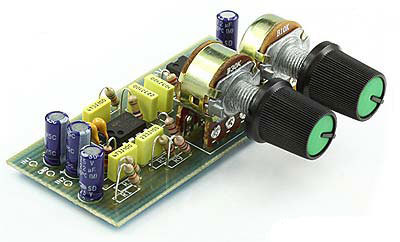

Печатная плата с компонентами и инструкцией в упаковке.

Принципиальная схема

  Для оптимальной работы со стереофоническим сигналом, фильтр оснащён сумматором на элементах U1A и U1B. Регулировка частоты среза осуществляется переменным резистором RV1, регулировка фазы - резистором RV2. Устройство рекомендуется применять с УНЧ с задержкой включения, для исключения озвучивания переходных процессов.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 9...15 В;
  • Номинальный ток потребления: менее 10 мА;
  • Частота среза: 50...200 Гц;
  • Затухание сигнала (f = 1 кГц): 40 дБ.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Данная конструкция особенностей не имеет.
