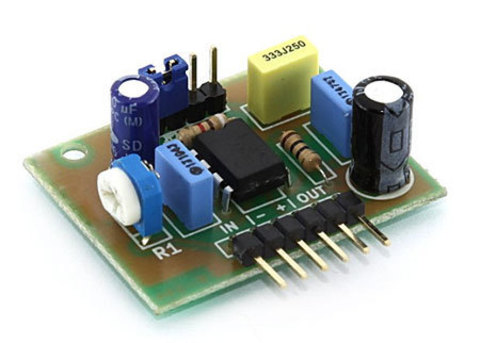

Радиоконструктор RS144. Одноканальный УНЧ 0,7 Вт на микросхеме LM386

Печатная плата с компонентами и инструкцией в упаковке.
  Данный набор позволяет собрать простой монофонический усилитель НЧ, обладающий малыми габаритами, минимальным числом элементов, широким диапазоном питающих напряжений, способностью работать с нагрузкой до 8 Ом.

 Имеет три режима работы:
  • С усилением в 20 раз;
  • С максимальным усилением в 200 раз;
  • Режим усиленных басов.

Принципиальная схема

Схема расположения элементов

  Выбор режимов работы осуществляется с помощью всего одного джампера.
  • В положении джампера STD - усилитель работает с 200 кратным усилением;
  • В положении BB - усиленных басов (bass boost);
  • При снятом джампере - с 20-ти кратным усилением.

  Режим с 20-ти кратным усилением может быть необходим, если сигнал от источника звука достаточно сильный или требуется самый высокий уровень качества звучания.

 Характеристики:
  • Номинальное напряжение питания: DC 4...12 В;
  • Максимальная выходная мощность: 0,7 Вт;
  • Коэффициент усиления: 20...200;
  • Коэффициент гармоник: 0,2 %;
  • Номинальный ток потребления в режиме покоя: 4 мА;
  • Упаковка: OEM;
  • Размеры OEM упаковки: ~183 x 103 x 15 мм;
  • Размеры устройства: ~36 x 34 x 15 мм;
  • Общая масса набора: ~10 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.
