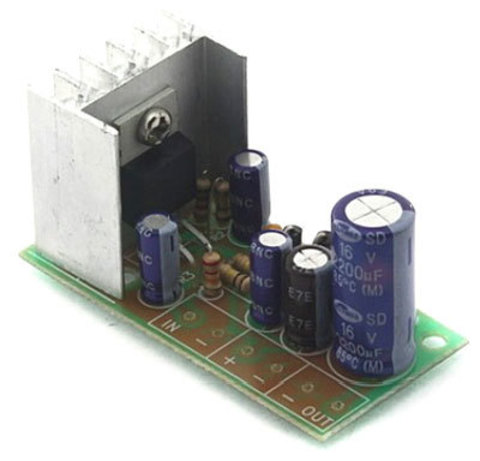

Радиоконструктор RS151. Одноканальный УНЧ 14 Вт на микросхеме TDA2030

Печатная плата с компонентами и инструкцией в упаковке.
  УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2030. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения высококачественного выходного музыкального сигнала средней мощности.
  Устройство будет полезно как для ремонта существующей промышленной аудио техники так и для построения самодельных усилителей и сабвуферов.
  В комплекте к усилителю идет небольшой радиатор, достаточный для работы при выходной мощности в 10 Вт.

Принципиальная схема

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: DC 12...22 В;
  • Номинальная выходная мощность: 18 Вт;
  • Сопротивление нагрузки: 4 Oм;
  • Потребляемый ток: 12 мА;
  • Коэффициент гармоник: <0,5 %;
  • Полоса пропускания: 20...20 000 Гц;
  • Упаковка: Блистер/OEM;
  • Размеры блистера: 160 x 85 x 25 мм;
  • Размеры OEM упаковки: ~185 x 100 x 20 мм;
  • Размеры устройства: ~54 x 29 x 28 мм;
  • Общая масса набора: ~30 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Радиатор охлаждения;
  • Инструкция по сборке и эксплуатации.
