Радиоконструктор RS160M. Стереофонический УНЧ с темброблоком 2х30 Вт на микросхеме TDA7377
Артикул:
RDKT25641
Нет в наличии
- Описание
Описание

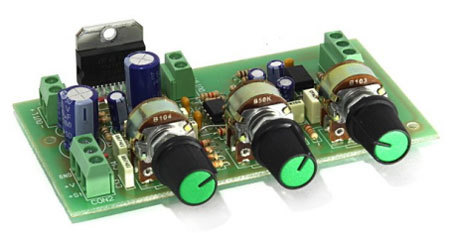

Печатная плата с компонентами и инструкцией в упаковке.
В данной конструкции на одной печатной плате объединены стереофонический активный регулятор тембра и усилитель мощности звуковой частоты. Микросхема TDA7377, применённая в усилителе, обеспечивает режим "Stand-By", защиту от короткого замыкания на выходе, защиту от переполюсовки питания и тепловую защиту. TL072 в темброблоке обеспечивает очень низкий уровень шумов, что делает качество звучания мягким и приятным, обеспечивает насыщенные басы и прозрачные высокие частоты.
Источник сигнала подключается к разъёму CON1. Далее, через цепи смещения и регулировки, сигнал поступает на DA1, на которой собран повторитель сигнала. Регулировка уровня громкости осуществляется сопротивлением R5. На элементах С9...С18, R12...R23, R29, R30, DA2 собран активный регулятор тембра. Сопротивление R16 отвечает за регулировку низкочастотной составляющей спектра, R17 — высокочастотной. DA3 выступает в качестве усилителя мощности звуковой частоты. Усиленный сигнал с разъёмов CON3 и CON4 подаётся на колонки. К разъёму CON2 подключается источник питания. Контакт STBY в разъёме CON2 переводит усилитель в дежурный режим - для этого достаточно подать потенциал земли. Для перевода в рабочий режим необходимо подать на STBY напряжение питания.
Характеристики:
• Напряжение питания: DC 10...18 В;
• Полоса воспроизводимых частот: 20...20 000 Гц;
• Входное сопротивление: 10 кОм;
• Глубина регулировки тембра: 20 дБ;
• Коэффициент гармоник, при Uпит = 14,4 В ; Р = 0,1...10 Вт: 0,03 %;
• Номинальная выходная мощность, при U = 14,4 B и R = 4 Ом: 2x20 Вт;
• Максимальная выходная мощность, при U = 18 B и R = 4 Ом: 2x30 Вт;
• Упаковка: Блистер/OEM;
• Размеры блистера: 200 x 122 x 38 мм;
• Размеры OEM упаковки: ~185 x 100 x 20 мм;
• Размеры устройства: ~108 x 75 x 25 мм;
• Общая масса набора: ~40 г.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по сборке и эксплуатации.
Примечания:
• ИМС DA3 необходимо устанавливать на теплоотвод общей площадью не менее 400 кв. см.
• Если на контакт STBY разъёма CON2 не подано напряжение питания, то ИМС DA3 будет в неактивном состоянии.
• На плате должны быть установлены 4 перемычки: рядом с DA1, DA2, CON2 и между ножками DA3 (изолированным проводом). Резистор R23 устанавливается вертикально.
