Радиоконструктор RS161. Стереофонический УНЧ 2х30 Вт на микросхеме TDA7377

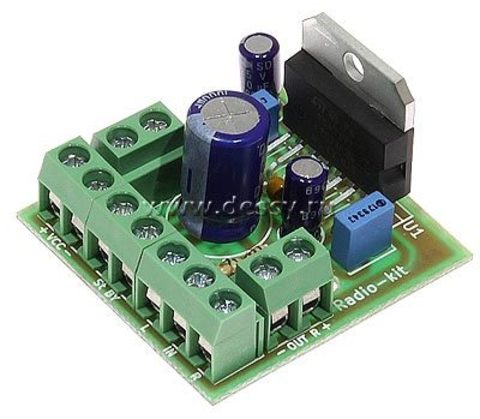

Печатная плата с компонентами и инструкцией в упаковке.
  Предлагаемый усилитель собран на микросхеме TDA7377, имеет малый коэффициент нелинейных искаженийи и уровень собственных шумов.

Принципиальная схема

Схема расположения элементов

 Характеристики:
  • Напряжение питания: DC 10...18 В;
  • Полоса воспроизводимых частот: 20...20 000 Гц;
  • Входное сопротивление: 15 кОм;
  • Коэффициент усиления: 26 дБ;
  • Коэффициент гармоник, при U_пит = 14,4 В ; Р = 0,1...10 Вт: 0,03 %;
  • Номинальная выходная мощность, при U = 14,4 B и R = 4 Ом: 2x20 Вт;
  • Максимальная выходная мощность, при U = 18 B и R = 4 Ом: 2x30 Вт;
  • Упаковка: Блистер/OEM;
  • Размеры блистера: 160 x 85 x 25 мм;
  • Размеры OEM упаковки: ~185 x 100 x 20 мм;
  • Размеры устройства: ~56 x 50 x 25 мм;
  • Общая масса набора: ~30 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.

 Примечания:
  • Переключатель ST.BY переводит ИМС в дежурный режим с током потребления не более 100 мкА. Для перевода микросхемы в рабочий режим на ножку ST.BY необходимо падать +U_пит.
  • ИМС необходимо устанавливать на теплоотвод общей площадью не менее 400 кв. см.
