Радиоконструктор RS162. Стереофонический УНЧ 2х15 Вт на микросхеме TDA7377 с сабвуфером 30 Вт
Артикул:
RDKT25003
Нет в наличии
- Описание
Описание
Печатная плата с компонентами и инструкцией в упаковке.

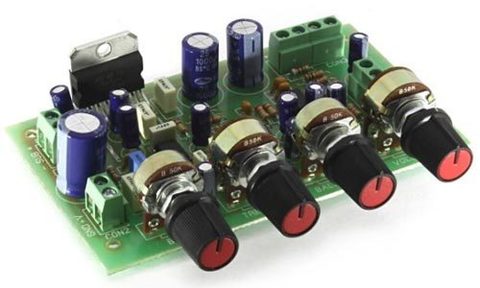

Этот конструктор предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания. В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева.
Регулировка громкости осуществляется резистором R1(Volume). Уровень сигнала между каналами можно сбалансировать сопротивлением R4(Balance). Регулировку спектра в области высоких частот можно выполнить сопротивлением R21(Treble). Сигнал сабвуфера формируется сумматором DA2.1 и активным фильтром на DA2.2. Уровень сигнала сабвуфера регулируется сопротивлением R26(Bass). Основное усиление сигнала осуществляется микросхемой DA3(TDA7377).
Входной сигнал подаётся на разъём CON1. Усиленный сигнал с разъёма CON3 подаётся на правый и левый канал акустики, а с разъёма CON4 на динамик сабвуфера. Питание на усилитель подаётся через разъём CON2.
Характеристики:
• Напряжение питания: DC 10...18 В;
• Полоса воспроизводимых частот: 20...20 000 Гц;
• Входное сопротивление: 10 кОм;
• Глубина регулировки тембра по ВЧ: 12 дБ;
• Коэффициент гармоник, при Uпит = 14,4 В ; Р = 0,1...10 Вт: 0,03 %;
• Номинальная выходная мощность каналов L,R при U = 14,4 B и R = 4 Ом: 2x10 Вт;
• Номинальная выходная мощность сабвуфера при U = 14,4 B и R = 4 Ом: 1x20 Вт;
• Упаковка: Блистер/OEM;
• Размеры OEM упаковки: ~185 x 100 x 20 мм;
• Размеры устройства: ~108 x 80 x 25 мм;
• Общая масса набора: ~40 г.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по сборке и эксплуатации.
Примечания:
• На плате должны быть запаяны 4 перемычки из изолированного провода, одна из которых находится между выводами ИМС DA3.
• DA3 необходимо устанавливать на теплоотвод общей площадью не менее 200 кв. см.
Для увеличения нажмите на картинку
(навигация по картинкам осуществляется стрелочками на клавиатуре)
