Радиоконструктор RS206. Низковольтный стерео УНЧ 2 х 2 Вт на микросхеме TEA2025b

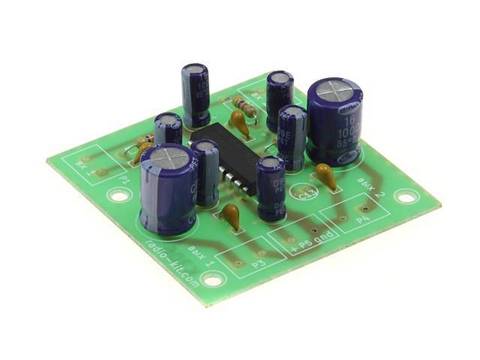

Печатная плата с компонентами и инструкцией в упаковке.
Данный конструктор позволяет собрать стерео усилитель мощности звуковой частоты или монофонический усилитель по мостовой схеме. Усилитель имеет малое количество внешних компонентов и способен работать от 3 Вольт! Усилитель имеет низкие переключательные искажения и мягкое ограничение большого сигнала. В усилитель встроена защита от перегрева.
Усилитель мощности звуковой частоты предназначен для усиления слабого звукового сигнала при низковольтном питании. Усилитель мощности начинает работать от 3 Вольт. Коэффициент усиления стерео усилителя от 36 до 45 дБ устанавливается с помощью двух одинаковых резисторов. При ограниченных напряжениях питания и повышенных требованиях к выходной мощности рекомендуется применять мостовую схему включения. Коэффициент усиления мостовой схемы 52 дБ.

Характеристики:
• Номинальное напряжение питания: 3...12 В;
• Выходная мощность в режиме "Стерео":
•• 2 x 1 Вт (6 В ; 4 Ом);
•• 2 x 0,6 Вт (6 В ; 8 Ом);
•• 2 x 2,3 Вт (9 В ; 4 Ом);
•• 2 x 1,3 Вт (9 В ; 8 Ом);
•• 2 x 2,4 Вт (12 В ; 8 Ом);
• Выходная мощность в режиме "Мост" (Моно):
•• 2,8 Вт (6 В ; 4 Ом);
•• 1,5 Вт (6 В ; 8 Ом);
•• 4,7 Вт (9 В ; 8 Ом).

Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
