Радиоконструктор RS207. Одноканальный УНЧ 100/140 Вт на TDA7294/TDA7293
Артикул:
RDKT18902
Код товара:
397108
Нет в наличии
- Описание
Описание

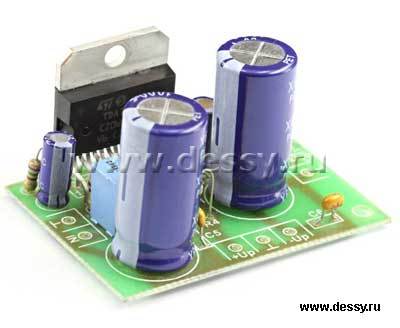

Печатная плата с компонентами и инструкцией в упаковке.
Данный набор позволяет собрать простой и мощный монофонический усилитель НЧ, обладающий малыми габаритами, минимальным числом элементов, широким диапазоном питающих напряжений и сопротивлений нагрузки.
В типовой схеме включения (TDA7294), УНЧ развивает 70 Вт на канал синусоидальной мощности на нагрузке 468 Ом при напряжениях питания соответственно ±27 В, ±31 В, ±35 В. Музыкальная мощность при этом составляет 100 Вт.
Для питания устройства, следует применять источник питания с мощностью, не меньшей, чем номинальная мощность усилителя. Дополнительно нужно установить фильтрующие конденсаторы питания ёмкостью не менее 4 700 мкФ (рекомендуется 10 000 мкФ) в каждое плечо источника. В случае, если применяется импульсный блок питания, нужно помнить, что пиковый ток потребления усилителя может в несколько раз превышать средний.
Характеристики:
TDA7293
• Номинальное напряжение питания: ±12…50 В;
• Частотный диапазон: 40…20 000 Гц;
• Номинальное входное напряжение: 700 мВ;
• Максимальная выходная мощность:
•• UПИТАНИЯ = ±45 В, RН = 8 Ом (140 Вт);
•• UПИТАНИЯ = ±30 В, RН = 4 Ом (110 Вт);
• Коэффициент гармоник:
•• PВЫХ = 5 Вт, F = 1 кГц (0,005 %);
•• PВЫХ = 0,1...50 Вт, F = 20...20 000 Гц (< 0,1 %);
TDA7294
• Номинальное напряжение питания: ±12…40 В;
• Частотный диапазон: 40…20 000 Гц;
• Номинальное входное напряжение: 700 мВ;
• Максимальная выходная мощность:
•• UПИТАНИЯ = ±37 В, RН = 8 Ом (100 Вт);
•• UПИТАНИЯ = ±30 В, RН = 4 Ом (100 Вт);
• Коэффициент гармоник:
•• PВЫХ = 5 Вт, F = 1 кГц (0,005 %);
•• PВЫХ = 0,1...50 Вт, F = 20...20 000 Гц (< 0,1 %).
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
• Внимание! Микросхему U1 необходимо установить на радиатор площадью не менее 600 см2, учитывая, что её корпус соединён с отрицательным выводом источника питания.
