Радиоконструктор RS208B. Стерео УНЧ с блоком питания на микросхеме TDA2050V

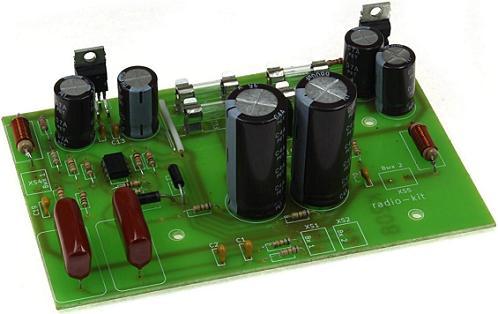

Печатная плата с компонентами и инструкцией в упаковке.
Данный конструктор позволяет собрать стереофонический усилитель мощности звуковой частоты c улучшенными характеристиками - в усилителе применяется инвертирующее включение микросхем, что снижает нелинейные искажения. Устройство имеет минимальный уровень собственных шумов, и широкую полосу воспроизводимых частот. Применяется защита по току и защита от перегрева. На одной печатной плате с усилителем собран выпрямитель с конденсаторами фильтра - достаточно подключить к усилителю трансформатор нужной мощности.
Для питания усилителя следует использовать трансформатор с мощностью от 60 до 100 Вт в зависимости от применяемой нагрузки. Трансформатор должен иметь две вторичные обмотки включённые по схеме со средней точкой.

Характеристики:
• Микросхема: TDA2050V;
• Выходная мощность:
•• 25 Вт (2 x 16 В ; 8 Ом);
•• 35 Вт (2 x 14 В ; 4 Ом).

Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.

Примечание:
• Правильно собранное устройство готово к работе и не требует предварительной настройки.
