Радиоконструктор RS209. Стерео УНЧ 2 х 22 Вт (4 Ом) на микросхеме TDA1552 (Uвх = 500 мВ)

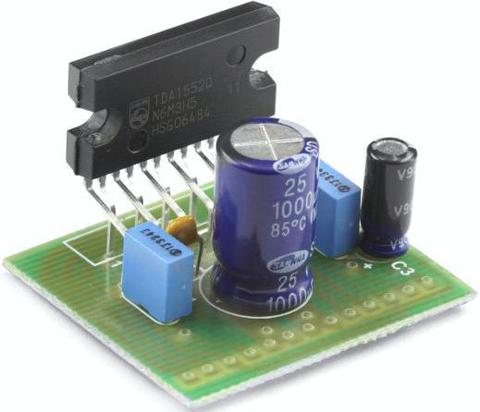

Печатная плата с компонентами и инструкцией в упаковке.
Усилитель собран с применением микросхем TDA1552. Микросхема имеет простейшую схему включения с минимальным количеством элементов, набором защит от неправильного подключения источника питания, короткого замыкания на выходе, перегрузок, перегрева. Предназначен усилитель, главным образом, для применения в условиях 12-ти вольтового питания, совместно с разными источниками сигнала.
Усилитель собран на микросхеме TDA1552, которая представляет собой полностью интегрированный стереофонический мостовой усилитель класса B, мощностью 22 Вт на канал.
Переключатель ST.BY переводит ИМС в дежурный режим с током потребления не более 100 мкА.

Характеристики:
• Напряжение питания: 8...16 В;
• Выходная мощность: 2 x 22 Вт (4 Ом);
• Номинальное входное напряжение: 500 мВ.

Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.

Примечание:
• ИМС необходимо устанавливать на теплоотвод с площадью не менее 200 кв. см.
