Радиоконструктор RS213. Одноканальный УНЧ 10 Вт на микросхеме TDA2003

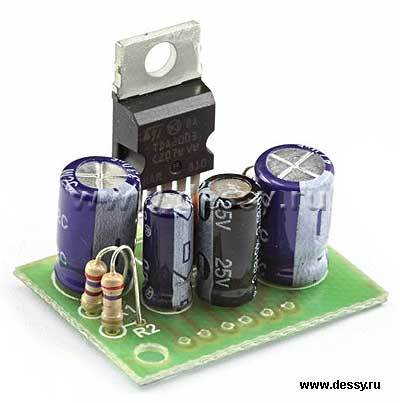

Печатная плата с компонентами и инструкцией в упаковке.
  Данный набор позволяет собрать простой монофонический усилитель НЧ, обладающий малыми габаритами, минимальным числом элементов, широким диапазоном питающих напряжений, способностью работать с нагрузкой до 1,8 Ом.

Принципиальная схема

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 8...16 В;
  • Диапазон воспроизводимых частот: 40...15 000 Гц;
  • Номинальное входное напряжение: 0,05 В;

  • Выходная мощность (при U_{ПИТАНИЯ} = 14 В):
    •• P_ВЫХ = 6 Вт, R_Н = 4 Ом;
    •• P_ВЫХ = 10 Вт, R_Н = 2 Ом.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
  • Внимание! Микросхему необходимо установить на радиатор площадью не менее 100 см². При этом обязательно следует применять теплопроводящую пасту.
