Радиоконструктор RS245. Электронный стетоскоп

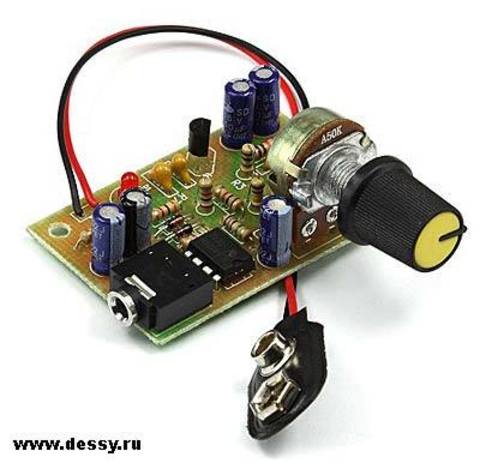

Печатная плата с компонентами и инструкцией в упаковке.
  Данный конструктор позволяет собрать высокочувствительный электронный стетоскоп который позволяет прослушивать и локализовать шумы и стуки в различных механизмах. Он позволит провести диагностику механизма слуховым методом и определить неисправности, такие как:
  • Износ подшипников;
  • Износ втулок;
  • Стук клапанов;
  • Стуки кривошипно-шатунного механизма;
  • Стуки трансмиссии;
  • ...и многое другое, что делает его хорошим помощником, например, в ремонте автомобиля.

Принципиальная схема

  Все входящие в набор компоненты устанавливаются на печатной плате методом пайки. Для удобства монтажа на плате показано расположение элементов. После сборки устройство не нуждается в настройке. Питание устройства осуществляется от батареи типоразмера "Крона", но возможно питать и от других источников постоянного тока напряжением 8…20 Вольт. После подачи питающего напряжения на устройство должен загореться светодиод питания. Перед подключением наушников, убедитесь что регулятор чувствительности (RV1) установлен в крайнее левое положение.
  Звукоснимающий элемент (пьезокерамическая пластина) подсоединяется к устройству через коаксиальный кабель и устанавливается в корпус либо изолируется.
  При пайке кабеля к пьезокерамической пластине нужно быть очень осторожным, так как металлизированная поверхность пьезокерамической пластины очень чувствительна к перегревам и может треснуть, что приведёт в негодность саму пластину.
  Что бы этого избежать, рекомендуется использовать паяльник с низкой температурой, а также припой с низкой температурой плавления.
  Для улучшения звукоснимающих качеств на пьезокерамическую пластину на сторону обратной стороне припайке кабеля припаивается металлический штырь.

  Внимание: увеличение чувствительности должно производиться плавно, иначе есть риск повреждения органов слуха.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 8...20 В;
  • Номинальный ток потребления: 30 мА.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.
