Радиоконструктор RS248. Активный 3-х полосный фильтр

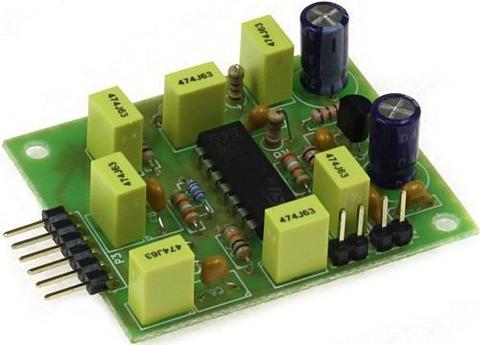

Печатная плата с компонентами и инструкцией в упаковке.
Данный радиоконструктор позволит вам собрать устройство, которое представляет собой комплект активных фильтров для построения высококачественных трёхполосных усилителей низкой частоты и обладает незначительным уровнем собственных шумов, габаритами, а так же работающий в широком диапазоне питающих напряжений.
Фильтр устанавливается между линейным выходом источника сигнала и входами усилителей мощности каждого частотного канала 3-х полосной акустической системы.
Фильтр выполнен на микросхеме TL084, который представляет собой счетверённый операционный усилитель (ОУ). На первом ОУ выполнен буферный каскад сопряжения выходного и входных сопротивлений источника полезного сигнала и последующих фильтров НЧ, ВЧ и СЧ, на втором и третьем выполненные фильтры НЧ и ВЧ, которые представляют собой активные фильтры Баттерворта 2 порядка. На четвёртом ОУ построен фильтр СЧ, который представляет собой суммирующе-вычитающее устройство, работающее по алгоритму Uсч=Uвх-Uнч-Uвч.

Характеристики:
• Напряжение питания: 9...16 В;
• Ток потребления: 10 мА;
• НЧ фильтр:
•• Усиление в полосе пропускания: 0 дБ;
•• Затухание вне полосы пропускания: 12 дБ/окт;
•• Частота среза: 300 Гц;
• ВЧ фильтр:
•• Усиление в полосе пропускания: 0 дБ;
•• Затухание вне полосы пропускания: 12 дБ/окт;
•• Частота среза: 3 кГц;
• СЧ фильтр:
•• Усиление в полосе пропускания: 0 дБ;
•• Затухание вне полосы пропускания: 6 дБ/окт;
•• Нижняя частота среза: 300 Гц;
•• Верхняя частота среза: 3 кГц.

Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
