Радиоконструктор RS275. Усилитель для наушников C-MOY Pocket Amp
Артикул:
RDKT23649
Код товара:
416640
Нет в наличии
- Описание
Описание

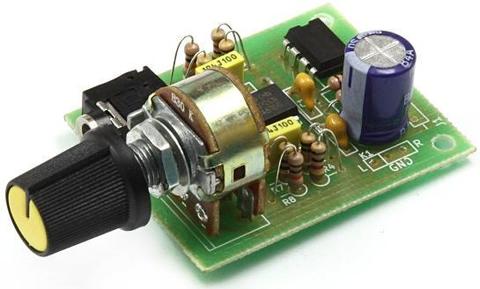

Печатная плата с компонентами и инструкцией в упаковке.
Устройство является вариантом исполнения портативного усилителя для наушников C-MOY Pocket Amp. Данный усилитель необходим при использовании высокоомных наушников с воспроизводящей аппаратурой без встроенного усилителя (mp3-плееры, линейный выход звуковой карты ПК), но может применяться и с обычными головными телефонами.
В качестве активного элемента выступает малошумящий операционный усилитель (ОУ) U2. В схеме установлен ОУ серии TL072, но его можно заменить на любой аналогичный, например, NE5532, OPA2134, OPA2132 и др.
Питается схема от одной-двух батарей (или аккумуляторов) 6F22 "крона". За счёт использования собственного питания можно увеличить время работы портативной воспроизводящей аппаратуры.
На ОУ U1 собрана схема создания виртуальной земли для преобразования однополярного питания в двухполярное, необходимое для работы усиливающей микросхемы U2.
Возможно питание схемы от сетевого однополярного источника при стационарном использовании устройства.
Характеристики:
• Напряжение питания: 9...24 В;
• Элемент питания: 6F22;
• Максимальный ток потребления: 10 мА;
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
• Сетевой источник питания должен быть линейным и обладать минимальным уровнем пульсаций, чтобы не создавать шумы при воспроизведении.
