Радиоконструктор RA154. Фотореле день/ночь

Артикул: RDKT25710
Есть в наличии
396 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

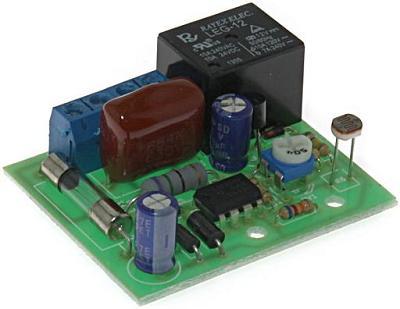

Печатная плата и комплект радиодеталей с инструкцией в упаковке.

Фотореле RA154 предназначено для автоматического включения и выключения освещения в соответствии с уровнем освещённости окружающей среды. Конструктивно модуль выполнен в прозрачном пластиковом корпусе с 2 монтажными отверстиями.

Схема фотореле построена на основе компаратора (LM358) и фотодатчика. Схема сравнивает напряжения на делителях R1-RV1-R2 и R8-R6. Когда на светочувствительный датчик попадает свет, напряжение на делителях меняется и на выходе появляется высокий уровень сигнала. Конденсатор С 3 задает временную задержку. Схема снабжена подстройкой порога включения для надежной работы.

Подключение фотореле:
Убедитесь, прежде чем производить подключение, что токоведущие провода вашей проводки обесточены. Подключите к клеммам согласно рисунку на этикетке провода от лампы и провода питания. Закрепите фотореле, используя два крепежных отверстия. Возобновите подачу напряжения. Проверьте срабатывание реле закрыв его от источника света.

Технические характеристики:
Коммутируемый ток до: 5 А;
Совместимость со всеми бытовыми лампами: 220 В;
Класс защиты от воздействия внешней среды: IP21.
Защита от перегрузки и аварийной ситуации: Есть.

Примечание:
При выходе устройства из строя, в первую очередь проверьте целостность плавкого предохранителя F1. При необходимости замените.

Внимание! Устройство гальванически не развязано от сети. Запрещено прикасаться к элементам схемы при работе.
