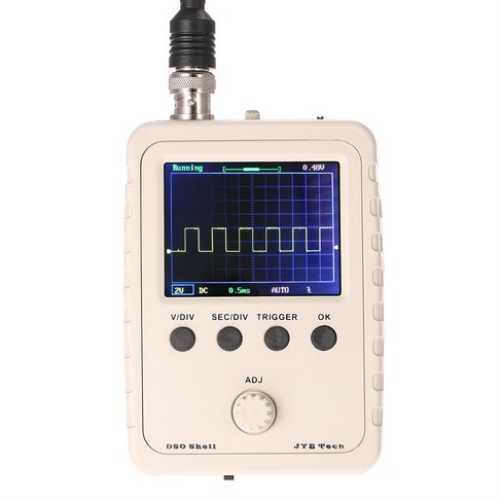

Радиоконструктор RI045. Портативный цифровой осциллограф в корпусе

DIY комплект для сборки портативного цифрового осциллографа с корпусом

DIY комплект цифрового осциллографа оснащен процессором ARM Cortex-M3 и с 2.4-дюймовый TFT дисплеем. В комплекте поставляется пластиковый защитный корпус. Позволяет отображать такие параметры сигнала, как например, частота, период, длительность импульса, коэффициент заполнения.

SMD-компоненты установлены на плате.

Технические характеристики:

- Максимальная частота дискретизации в реальном времени: 1 Мс;
- Точность: 12 Bit
- Полоса пропускания: 0-200 КГц
- Чувствительность по вертикали: 10мВ/дел - 5мВ/дел (с шагом 1-2-5)
- Входное сопротивление: 1M?<;
- Максимальное входное напряжение: 50V (с делителем 1: 1), 400V (с делителем 1:10);
- Минимальная развертка составляет 10 мкс Делитель 1:5, 1:2 и 1:1;
- Максимальная – 50 с. Делитель 1:5, 1:2 и 1:1;
- ЖК-дисплей: диагональ 2,4, TFT, разрешение экрана 320 x 240 пикселей;
- Напряжение питания: 9 в постоянного тока;
- Размер печатной платы: 117х76 мм;
- Размер экрана: 52х40 мм;
- Руководство на английском языке.
