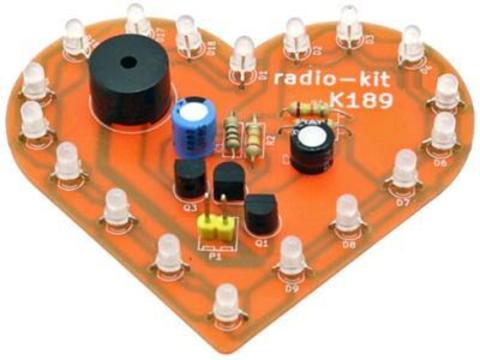

Радиоконструктор RL189. Световой эффект «Музыкальное сердце»

  Данный набор позволит Вам самостоятельно собрать простое светомузыкальное устройство в форме сердечка, которое будет мило переливаться двумя цветами и играть душевную мелодию.
  Устройство простое в сборке и не требует наладки.
  Может питаться может от 2-х «пальчиковых» элементов питания.
  Мигание двухцветных светодиодов реализовано на классической схеме транзисторного мультивибратора (на PNP-транзисторах), а динамик подключён к специализированной микросхеме серии BT66T, которая воспроизводит определённую мелодию.
  Питание подключается к разъёму P1;

  Для облегчения процесса подключения питания рекомендуем приобрести холдер (батарейный отсек) на выбор:
  • Батарейный отсек Bh2xAA с двумя проводами (EK1927791);
   или
  • Батарейный отсек Bh2xAA/switch с выключателем (EK1927794).

 Характеристики:
  • Источник света: Двухцветные светодиоды;
  • Количество светодиодов: 18 шт.;
  • Источник звука: Микродинамик KC-1206;
  • Управление светодиодами: Транзисторы SS9012H (pnp-типа);
  • Генерация звука: Микросхема BT66T-AL1;
  • Напряжение питания: DC 3...3,5 В (2 элемента питания типоразмера «АА»);
  • Ток потребления: До 100 мА
  • Габаритные размеры: 70 х 62 х 12 мм;
  • Масса: 20 г.
