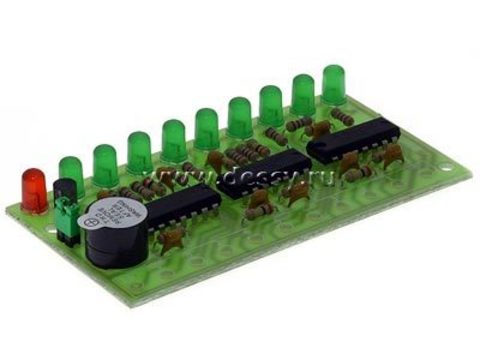

Радиоконструктор RL254.1 Светодиодный индикатор уровня жидкости

Технические характеристики:

• Напряжение питания, В...………………...................9...15
• Максимальный потребляемый ток не больее, мА….100
• Число позиций индикации....…………….......................10

Данный конструктор позволяет собрать светодиодный индикатор уровня жидкости в емкости, основанный на принципе замыкания контактов выносного датчика токопроводящей жидкостью. Также к устройству можно подключить релейное устройство, которое будет коммутировать устройства питающиеся от сети 220В.

Принципиальная электрическая схема

Описание устройства

Основу схемы составляют три микросхемы U1 - U3, которые представляет собой четыре логических элемента 2И-НЕ, десять светодиодов, которые служит индикацией для каждого уровня жидкости и бузер SP1 - магнитоэлектрический динамик для подачи звукового сигнала индикации десятого уровня жидкости, его можно отключить с помощью джампера JP1. Датчик расположен внутри
резервуара с жидкостью, где нижний нулевой контакт датчика - общий минус.
Контакты 1-10 это десять уровней жидкости. Когда уровень жидкости поднимается, контакты датчика замыкаются посредством токопроводимости жидкости, с общим нулевым выводом, формируя выходной сигнал на микросхемах U1 - U3, и зажигают по очереди светодиоды.
Схема настроек не требует.

Схема расположения элементов

Примечания
К схеме можно подключить исполнительное устройство с помощью реле на 12 В, коммутирующего, например, водяной насос. Для подключения реле необходимо на плату установить диод D12 и, вместо бузера SP1, подпаять контакты к обмотке реле.
