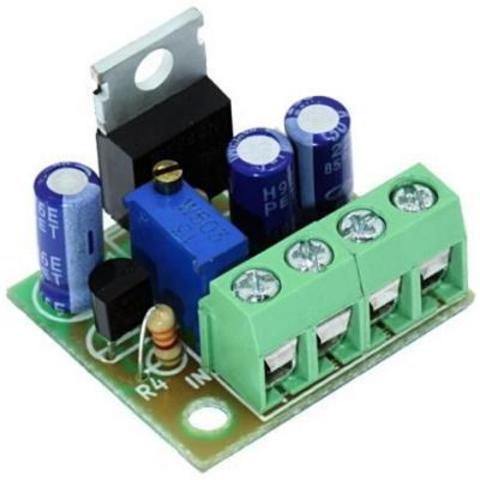

Радиоконструктор RP212.1. Стабилизатор напряжения DC 3…27 В (10 А). Регулируемый

В радиолюбительской практике часто необходим источник питания, обладающий простотой исполнения, малыми габаритами и высокой нагрузочной способностью. Данный набор позволит собрать регулируемый стабилизатор напряжения с широким диапазоном выходного напряжения (DC 3...27В) и выходным током до 10 А.

 Характеристики:
  • Входное напряжение: DC 8...30 В;
  • Выходное напряжение: DC 3...27 В;
  • Выходной ток: 0...10 А;
  • Габаритные размеры: 27 х 24 х 23 мм.

Принципиальная электронная схема радиоконструктора RP212.1. Регулируемого стабилизатора напряжения DC 3…27 В (10 А)



Схема расположения компонентов радиоконструктора RP212.1. Регулируемого стабилизатора напряжения DC 3…27 В (10 А)
