Радиоконструктор RS207.1. Одноканальный УНЧ 140 Вт на TDA7293

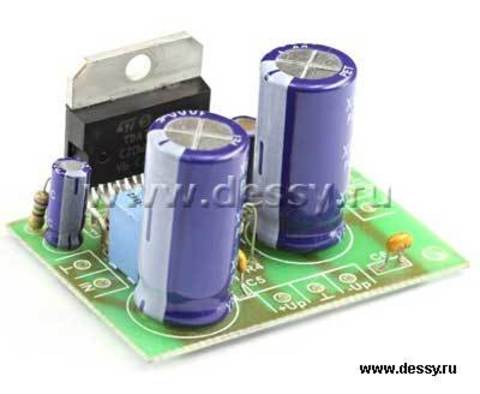

Печатная плата с компонентами и инструкцией в упаковке.
  Данный набор позволяет собрать простой и мощный монофонический усилитель НЧ, обладающий малыми габаритами, минимальным числом элементов, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Принципиальная схема

  В типовой схеме включения (TDA7294), УНЧ развивает 70 Вт на канал синусоидальной мощности на нагрузке 4\6\8 Ом при напряжениях питания соответственно ±27 В, ±31 В, ±35 В. Музыкальная мощность при этом составляет 100 Вт.
  Для питания устройства, следует применять источник питания с мощностью, не меньшей, чем номинальная мощность усилителя. Дополнительно нужно установить фильтрующие конденсаторы питания ёмкостью не менее 4 700 мкФ (рекомендуется 10 000 мкФ) в каждое плечо источника. В случае, если применяется импульсный блок питания, нужно помнить, что пиковый ток потребления усилителя может в несколько раз превышать средний.

Схема расположения элементов

 Характеристики:
 TDA7293
  • Номинальное напряжение питания: ±12…50 В;
  • Частотный диапазон: 40…20 000 Гц;
  • Номинальное входное напряжение: 700 мВ;
  • Максимальная выходная мощность:

  • Максимальная выходная мощность:
    •• U_{ПИТАНИЯ} = ±45 В, R_Н = 8 Ом (140 Вт);
    •• U_{ПИТАНИЯ} = ±30 В, R_Н = 4 Ом (110 Вт);

  • Коэффициент гармоник (при P_ВЫХ = 0,7 х P_MAX): < 0,1 %.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
  • Внимание! Микросхему U1 необходимо установить на радиатор площадью не менее 600 см², учитывая, что её корпус соединён с отрицательным выводом источника питания.
