Радиоконструктор RS264. Стерео эквалайзер на 5 пресетов

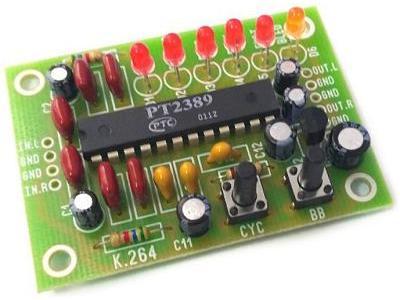

Печатная плата с компонентами и инструкцией в упаковке.

  Для комфортного прослушивания звуковых фонограмм приходится менять тембр звучания на тех или иных частотах. Это связано с используемой акустикой, параметрами помещения и т.д . Для этих целей можно использовать представленный эквалайзер RS264, позволяющий выбрать один из 5-ти предустановленных тембров звучания и, дополнительно, включить усиление басов («bass boost»).

  «Сердцем» данного устройства является специализированная микросхема PT2388, представляещая собой стерео эквалайзер на 5 пресетов.

 Управление осуществляется с помощью двух кнопок:
  • Кнопка «BB» - при нажатии добавляет басы, о включении этого режима сигнализирует свечение светодиод «BLED»;
  • Кнопка «СYС» - циклически переключает тембр звука в соответствии с предустановленными настройками эквалайзера, индуцируемыми светодиодами «jazz» / «classic» / «pops» / «rock» / «flat».

  Правильно собранное устройство в настройке не нуждается.
  В модуле применены миниатюрные конденсаторы, что даёт возможность использовать этот набор для установки в корпус, в котором следует сделать пару отверстий для кнопок управления и 6 отверстий под светодиоды.

Принципиальная схема

Схема расположения элементов

 Характеристики:
  • Напряжение питания: DC 12...15 В;
  • Ток потребления: 10 мА;
  • Входное напряжение: 0,7 В;
  • Диапазон входных частот: 20...20000 Гц.
