Модуль RA133M. Реле времени

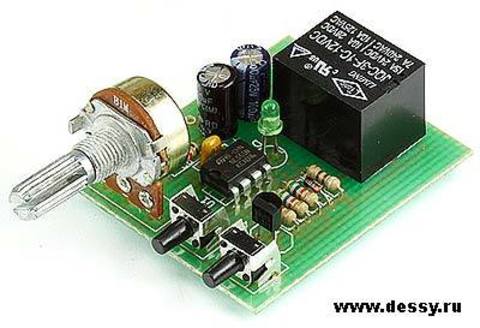

Спаянная плата, готовая к эксплуатации.
  Устройство представляет собой простейшее реле времени, включающее или отключающее нагрузку на заданное пользователем время. Питается от 12 В, и способно коммутировать токи до 7 А.

Принципиальная схема

  Устройство собрано на интегральном таймере 555, который управляет реле К1. Задержка устанавливается переменным резистором R1, и регулируется в пределах от 3 до 150 секунд. Минимальное время определяется резистором R2, а максимальное - сопротивлением R1 и ёмкостью C1. При необходимости, для увеличения задержки, С1 может быть установлен большей ёмкости. Увеличение R1 не рекомендуется. Кнопки SW1 и SW2 используются для остановки и запуска реле соответственно, а светодиод D1 сигнализирует о включённом реле.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 12 В;
  • Номинальный ток потребления: менее 50 мА;
  • Время задержки: 3...150 секунд;
  • Максимальный коммутируемый ток нагрузки: 7 А.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Данная конструкция особенностей не имеет.
