Радиомодуль RMC007 "Реле с ИК пультом"

Радиоконструктор "Реле с ИК пультом" заслуженно пользуется повышенным спросом у всех любителей сделать что то "вкусненькое" своими руками. При минимуме финансовых и временных затрат радиолюбитель получает удаленный выключатель с прекрасными характеристиками, который может удаленно управлять приборами и устройствами с током потребления до 10 А.

Краткое описание:

Устройство собрано на основе контроллера HT48R01C в паре с фотодиодом инфракрасного диапазона.
Исполнительным элементом служит электромагнитное реле с одной переключающей группой контактов, что позволяет использовать устройство как в режиме размыкания контактов, так и на замыкание. Назначение контактов обозначено на печатной плате. Для подключения питания на модуле установлен 2 - pin разъем, для подключения нагрузки - клеммник.

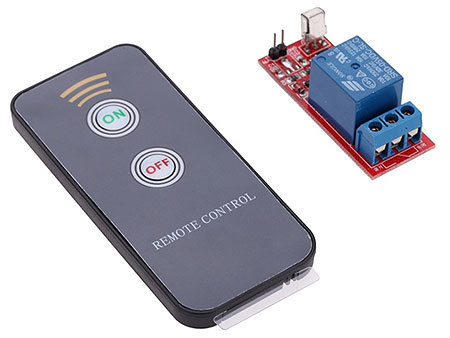

Управление переключением реле производится с помощью пульта дистанционного управления со светодиодом инфракрасного излучения. В пульте используется микросхема - инфракрасный передатчик µpd6122 производства компании NEC. Пульт имеет 2 кнопки управления "Вкл" ("ON") и "Выкл" ("OFF").
Когда устройство переходит в режим "Вкл", на печатной плате включается светодиод красного цвета и горит до момента поступления команды "Выкл" и переключения контактной группы в исходное состояние.

Технические характеристики:

Модуль ИК - реле
Напряжение питания Ucc, В - 5
Тип используемого реле - SRD-05VDC-SL-C
Коммутируемый ток, А:
- 10 А при 250 В, переменный
- 10 А при 125 В, постоянный
Максимальный потребляемый ток, mA:
- в режиме ожидания: - 1
- в режиме "Вкл": - 90

Размер модуля, мм - 20 х 50 х 20

Пульт управления:
Принцип действия - кодовая передача, ИК -диапазон
Радиус действия - max - 10 м, nom - 8 м
Размер пульта, мм - 86 х 40 х 6
Источник питания пульта: CR2025, 1 шт.
