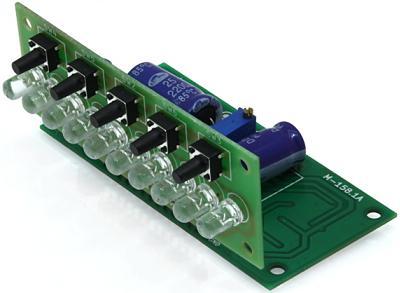

RI158.1M. Импульсный металлоискатель




  Модуль является универсальным импульсным металлоискателем на микропроцессоре. Предназначен для поиска металлических объектов в грунте, песке, стенах, густой траве и прочих условиях. Применение датчиков разного размера позволяет решать широкий спектр поисковых задач.
  Принцип действия металлоискателя основан на возбуждении в металлическом объекте импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи. В схеме на ОУ U1 и U5 реализовано дифференциальный и неинвертирующий усилитель, а так же измерительный интегратор. Микросхема U2 представляет собой аналоговый ключ. Микросхема U3 является микроконтроллером, который осуществляет аналого-цифровое преобразование. На полевом транзисторе Т1 собран мощный ключ. Светодиоды D3...D12 предназначены для индикации обнаруженной цели и настройки устройства, которая осуществляется с помощью кнопок SW2...SW6.

 Сборка и настройка металлоискателя:
  К контактам +VCC- подаётся постоянное напряжение 9...14 Вольт предпочтительно от аккумулятора 12 В 1,2 А/час. К контакту L1 подсоединяется поисковая катушка, а к контакту SP1 необходимо подсоединить динамик 8 Ом 0,5 Вт для звуковой индикации обнаруженной цели. Настройку проводить вдали от промышленных помех и больших металлических предметов.
  При включении металлоискателя загорится шкала из десяти светодиодов D3...D12, убывающая к нулю с соответствующим звуковым сопровождением - это прибор подстраивается под датчик и окружающую среду, принимая её за положение "нет металла". С хорошо изготовленной катушкой и правильной подстройкой резистора R3, все светодиоды должны гаснуть до конца. Если в этот момент возле катушки датчика окажется любой металлический предмет, прибор, настроится неправильно. После этого звучит характерный звуковой сигнал, оповещающий, что прибор настроен. Подносим его к металлу и проверяем "чутьё" металлоискателя. Затем подкручивая резистор R3, настраиваем на максимум "чутья".
  После каждой подстройки обязательно датчик отнести подальше от металла и нажать кнопку SW4 "сброс". Прибор настроен.
  Две кнопки SW2 и SW5 регулируют звук ("больше" и "меньше"), ещё две кнопки SW6 и SW3 регулируют "барьёр" - это величина, обратная чувствительности. Нажимая "больше" или "меньше" (максимум - 10, минимум - 0), устанавливаем такой барьер, при котором "чутьё" прибора будет максимальным при удовлетворительной стабильности. Однако, если барьер приходится сильно загрублять - свыше седьмого светодиода, то это говорит о неверной настройке металлоискателя. Хорошо настроенный прибор не даёт ложных срабатываний при 3...4-х светодиодах барьера. Шестая кнопка - "сервис", даёт возможность подстроить напряжение, при котором срабатывает сигнализация разряда батарей (по умолчанию - 8 В). При этом прибор продолжает работать до полного истощения батарей, только каждые 15 секунд выдаёт характерный двойной звуковой сигнал. Эта кнопка позволяет подстраивать защитный интервал, что нужно для экспериментальных датчиков.

 Изготовление поисковой катушки:
  Для изготовления поисковой катушки понадобится жёсткая неметаллическая оправка диаметром от 20 см и больше. Чем больше будет диаметр катушки - тем выше будет "чутьё" металлоискателя к крупным предметам (для мелких и средних предметов диаметр катушки лучше взять 25 см). На оправку плотно намотать 25...27 витков медного обмоточнго эмалированного провода ПЭВ (диаметром 0,5...0,8 мм). Концы провода закрепить и с помощью пайки соединить с многожильным изолированным проводом 2 x 1,5 мм² длиной 120...150 см, где другой конец многожильного провода подпаять на плате к контактам L1. Что бы придать жёсткую форму датчику, можно использовать пропитки, которые не проводят ток и не растворяют эмалевую изоляцию провода. Например, "ЦАПОН лак", "Эпоксидная смола" или же "монтажная пена".

 Характеристики:
  • Глубина обнаружения монеты (при диаметре датчика 22 см): До 28 см;
  • Глубина обнаружения крупных предметов (при диаметре датчика 22 см): До 150 см;
  • Питание устройства: Внешнее DC 9...14 В (от внешнего аккумулятора);
  • Потребляемый ток: Не более 90 мА;
  • Тип индикации: Светодиодная / Звуковая;
  • Диапазон рабочих температур: -10...+55 градусов Цельсия;
  • Относительная влажность: 5...80 % (без образования конденсата);
  • Размеры устройства: 75 x 36 x 35 мм;
  • Масса: ~25 г.

 Комплект поставки:
  • Модуль RI158.1M;
  • Инструкция по сборке.

Принципиальная электрическая схема импульсного металлоискателя RI158.1M



Схема расположения элементов импульсного металлоискателя RI158.1M
