Сетевое реле Laurent-2G Ethernet реле + GSM

Многофункциональный сетевой модуль с богатой аппаратной переферией для управления реле и мониторинга / измерения различных параметров по сети Ethernet или удаленно через встроенный GSM модем. Laurent-2G позволяет осуществлять удаленное управление своими аппаратными ресурсами через GSM канал. Возможность автономной обработки событий (входные линии, датчик температуры, счетчики импульсов, таймер).

- Ethernet (LAN) модуль управления
- Встроенный GSM модем
- SMS, DTMF
- Реле 220В / 7А, 4 штуки
- Счетчик импульсов: 4 штуки
- Входные дискретные линии: 6 штук
- Выходные дискретные линии: 12 штук
- ШИМ выход, 2 x АЦП
- Датчик температуры KTS-18B20
- CAT - управляемая реакция на события
- Открытый командный интерфейс (API)
- Антенна в комплект не входит!

Описание:

Модуль Laurent-2G (произносится как “Лоран-2 Джи”) основан на модуле Laurent-2 к которому добавлен GSM модем. Laurent-2G предназначен для управления цифровыми и аналоговыми устройствами, датчиками и исполнительными механизмами через Ethernet (LAN) интерфейс или через GSM интерфейс с помощью SMS или тоновых команд DTMF.

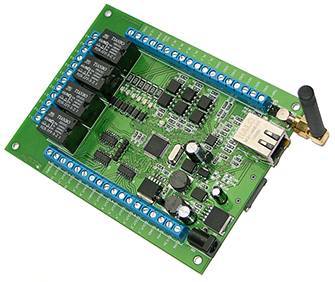

Рисунок 1. Модуль Laurent-2G (общий вид)

Рисунок 2. Модуль Laurent-2G (вид с тыльной стороны платы)

• расширенный диапазон питающего напряжения (от 5.5 до 28 В)
• интегрированный разъем для прямого подключения источника питания
• поддержка цифрового датчика температуры KTS-118B20 вместо аналогового KTS-1.

  Система CAT

  С помощью системы CAT можно задать реакцию модуля на определенные события на входных линиях модуля, по превышении температурного порога, по счетчику импульсов или по таймеру. Система CAT позволяет запрограммировать модуль и использовать его автономно без постоянного подключения по сети. GSM модем позволяет оперативно информировать о произошедших событиях через SMS или звонок на указанный номер.




  Отличительные особенности:

  модуль управления с Ethernet (LAN) интерфейсом встроенный GSM модем и слот для SIM карты SMS, DTMF не требует дополнительных схемных элементов - сразу готов к работе аппаратные ресурсы доступны на клеммных разъемах 4 x реле (220 В / 7 А) 6 x входных дискретных оптоизолированных линий Возможность прямого подключения датчика температуры KTS-18B20 2 x 10-ти разрядных АЦП для измерения внешнего напряжения 4 x оптоизолированных счетчика импульсов 12 x выходных дискретных линий управления (до 50 В, 0.5 А на каждую линию) ШИМ выход для плавного изменения подводимой мощности к нагрузке набор готовых текстовых команд управления высокого уровня (KE - команды) по TCP/IP протоколу (открытый командный интерфейс) рекомендуемое напряжение питания: от 5.5 до 28 В индикационные светодиоды сетевой активности и статуса модуля индикационные светодиоды входных дискретных линий каждый модуль имеет уникальный серийный номер встроенный Web-сервер для управления и мониторинга (доступен по LAN) возможность подключения нескольких модулей к одной сети (необходимо изменение IP/MAC адресов) возможность изменения сетевых настроек модуля (IP, MAC, Default Gateway, Subnet Mask) доступ к Web-странице управления и командному интерфейсу защищен паролем система “Сторож” - режим автоматического отслеживания изменения состояний входных дискретных линий возможность сохранения и последующего восстановления состояний аппаратных ресурсов после отключения питания (реле, выходные дискретные линии, счетчик импульсов, ШИМ) система CAT – автоматическое управление выходными ресурсами модуля при возникновении событий на входных линиях, по таймеру, по порогу датчика температуры отправка SMS или звонок на номер с случае возникновения событий заданных через CAT




  Аппаратные ресурсы:

  электромагнитные реле 220 В / 7 А (4 шт) входные дискретные линии (6 шт) выходные дискретные линии (12 шт) вход для подключения датчика температуры KTS-18B20 счетчики импульсов (4 шт) ШИМ выход АЦП, два канала




  Возможности управления:

  через встроенную Web-страницу (LAN) прямыми HTTP запросами (LAN) набором текстовых команд управления по через TCP порт Ethernet (открытый API) автономное управление аппаратными ресурсами при возникновении различных событий (система CAT) и отправка SMS по событиям GSM: SMS, тоновые команды DTMF




  Области применения:

  системы "Умный дом" системы охраны и удаленного мониторинга системы удаленного управления промышленная автоматизация удаленный сброс / reset питания оборудования





  Комплект поставки:

  В комплект поставки входит только сам модуль Laurent-2G. Источник питания и GSM антенна в комплект поставки не входят. Модуль упакован в пузырчатую ударо-защитную пленку или картонную коробочку с амортизирующим пенопластом. При отправке по почте, модуль упаковывается в прочную картонную коробку и обкладывается "подушкой безопасности" из бумаги. Документация и софт доступны в электронном виде.




  Гарантия:

  Гарантируется штатная работа модуля в течение 1 года со дня продажи при соблюдении условий эксплуатации и правил хранения, приведенных в Техническом описании. В случае неисправности производится обмен (ремонт) неисправного модуля. Гарантия не распространяется на модули, имеющие механические, электрические и другие повреждения, вызванные их неправильной эксплуатацией.

  Документация:

  Описание	Размер	Дата
  Руководство пользователя модуля Laurent-2G Техническое описание и руководство пользователя модуля Laurent-2G (datasheet). Версия 1.03.	2.9 MБ	25 Января 2016
  Описание команд управления Описание текстовых TCP/IP KE-команд управления, поддерживаемых модулем Laurent-2G. Версия 1.01.	745 КБ	25 Января 2016





  Последняя версия "Прошивки"

  Описание	Размер	Дата
  "Прошивка" LG06 Пакет установки последней версии "прошивки" для модуля Laurent-2G - LG065 . Руководство по установке прилагается.	1.4 МБ	25 Января 2016
  Что нового в версии LG06? Документ описывает какие изменения произошли в версии "прошивки" LG06 по сравнению с предыдущей версией.	190 КБ	25 Января 2016





  Программное обеспечение:

  Описание	Размер	Дата
  Программа KeTerm.exe Терминальная программа, позволяющая управлять модулями KernelChip текстовыми Ke-командами. Поддерживаются COM порты (включая виртуальные COM порты) и TCP порты.	240 КБ	24 Августа 2008






  SDK Web-интерфейса

  SDK Web-интерфейса!

  Вы можете редактировать Web-интерфейс модуля самостоятельно! Предоставляется бесплатный пакет SDK. Вы можете модернизировать исходный код системы Web-управления (HTML + JavaScript) и загружать обновленный интферфейс в память модуля.




  Описание	Размер	Дата
  SDK Web-интерфейса для LG06 Пакет SDK который позволяет модифицировать штатный Web-интерфейс модуля Laurent-2G. Совместим с версией прошивки LG06. (Требуются знания в области HTML и JavaScript).	113 КБ	25 Января 2016
  Руководство пользователя SDK Техническое описание и руководство пользователя SDK Web-интерфейса.	430 КБ	10 Декабря 2015
