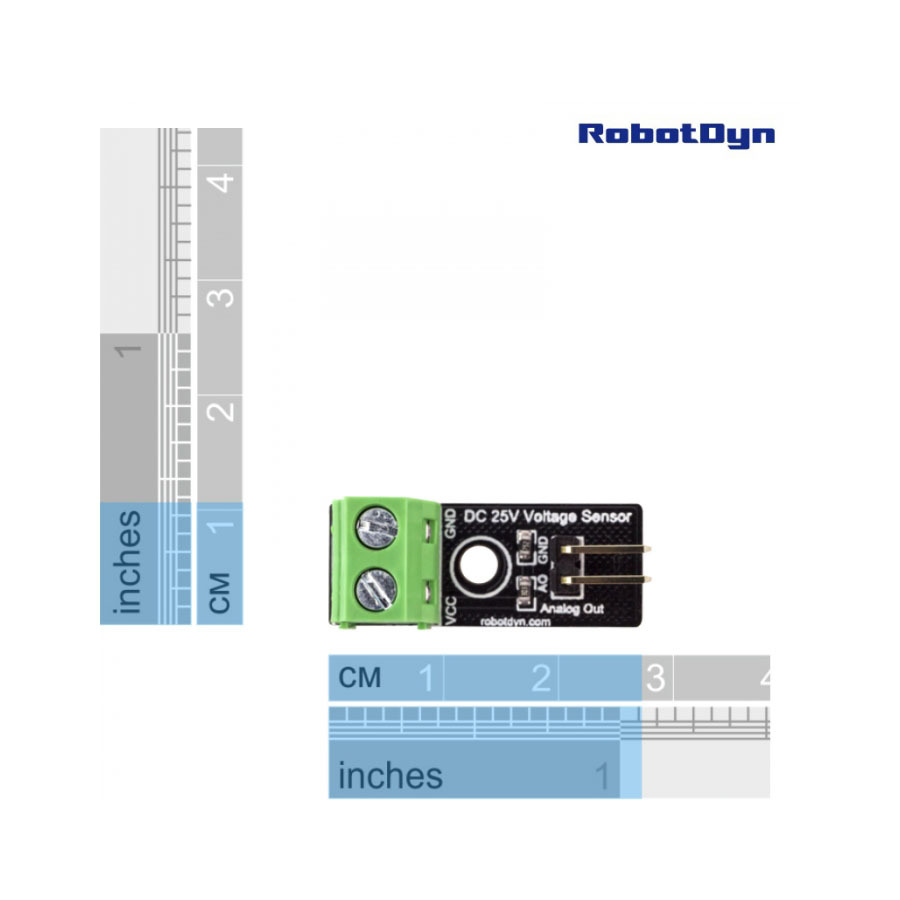

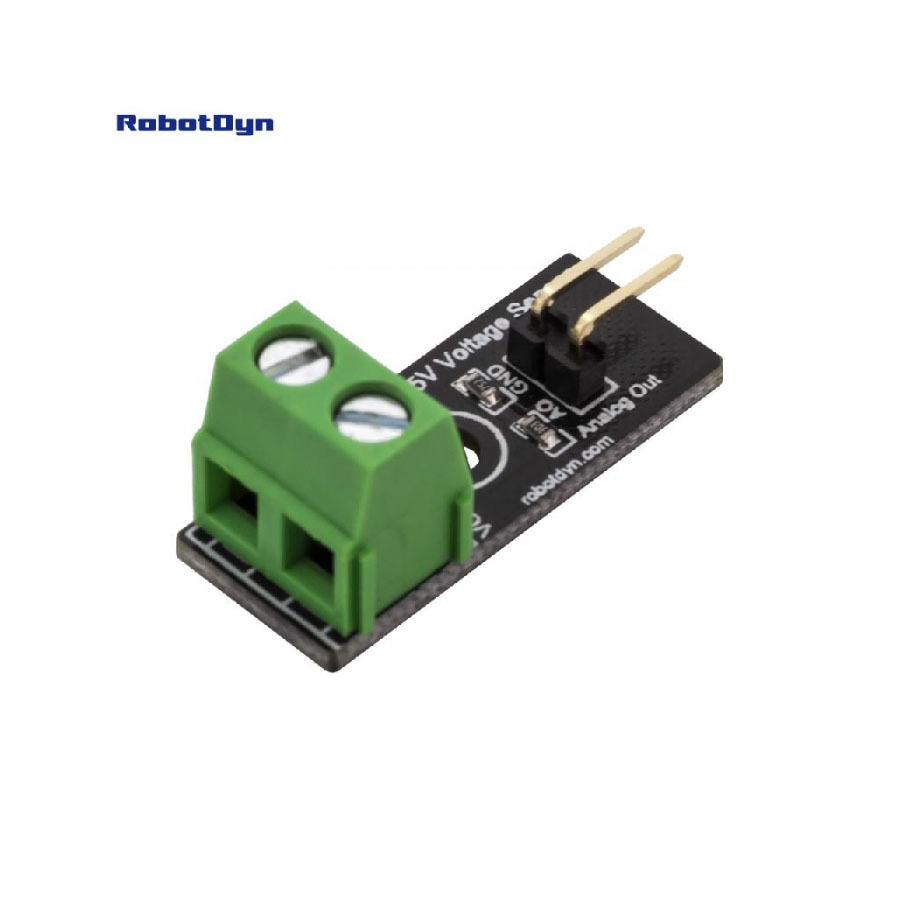

Simple DC Voltage Sensor, VDC 25V
Артикул:
RD6970622932369
Код товара:
01126
Нет в наличии
- Описание
Описание
Simple DC Voltage Sensor, VDC 25V
Этот датчик постоянного напряжения может обнаруживать напряжение от 0 до 25 В. Датчик основан на принципе давления точек сопротивления, и он может сделать входное напряжение красной клеммы уменьшенным в 5 раз от первоначального напряжения.
Аналоговое входное напряжение макс. Arduino составляет 5 В, поэтому входное напряжение этого модуля должно быть не более 5 В x 5 = 25 В (если для системы 3,3 В входное напряжение должно быть не более 3,3 В x 5 = 16,5 V).
Поскольку микросхема Arduino AVR имеет 10 бит AD, поэтому разрешение моделирования модуля составляет 0,00489 В (5 В / 1023), а входное напряжение этого модуля должно быть больше 0,00489 В x 5 = 0,02445 В.
Технические характеристики Simple DC Voltage Sensor, VDC 25V
Технические характеристики Simple DC Voltage Sensor, VDC 25V
| Characteristics | 0-25V / 0.00489V / 5V/3.3V |
| Technical Instruction | int analogInput = A1; float vout = 0.0; float vin = 0.0; int value = 0; float R1 = 30000.0; float R2 = 7500.0; |
