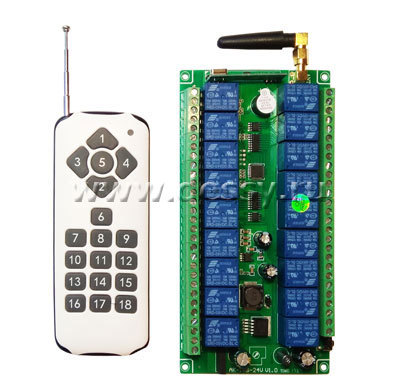

Система дистанционного управления на радиочастоте на 18 каналов


Питание исполнительного устройства – от 12 В до 24 В;

Реле 10 А «сухие контакты» , нагрузку подключайте по схеме включения реле с сухими контактами.

Дальность действия пульта около 100 метров в прямой видимости;

Возможные режимы работы:
1) Триггерный (первое нажатие кнопки включает реле – второе нажатие ЭТОЙ ЖЕ кнопки - выключает реле).
2) Коммутационный (каждая последующая команда с пульта, выключает предыдущую). Нажимая любую другую кнопку, Вы отменяете включение предыдущей и включаете реле под номером нажимаемой в данный момент кнопки.
3) Импульсный (реле включено, пока нажата кнопка на пульте).

Порядок программирования: подключить питание к исполнительному устройству, кратковременно нажать кнопку программирования на плате исполнительного устройства – прозвучит звуковой сигнал – нажать кнопку на пульте. Соответствие кнопок и режимов работы следующее:

1 кн – все реле в импульсном режиме

2 кн - все реле в коммутационном режиме;

3 кн - все реле в триггерном режиме;

4 кн – 1- 9 реле в импульсном режиме; 10 – 18 реле в триггерном режиме;

5 кн - 1 -9 реле в импульсном режиме; 10 -18 реле в коммутационном режиме;

6 кн – 1 -9 реле коммутационный режим; 10 -18 реле в триггерном режиме.

7 – 18 кн – все реле в импульсном режиме.

Очистка памяти исполнительного устройства: удерживать кнопку программирования несколько секунд, прозвучит звуковой сигнал – память очищена. После очистки памяти исполнительное устройство перестанет принимать команды с пульта, надо вновь прописать пульт по вышеуказанному алгоритму.

Габариты платы: 170 х 90 х 15 мм
