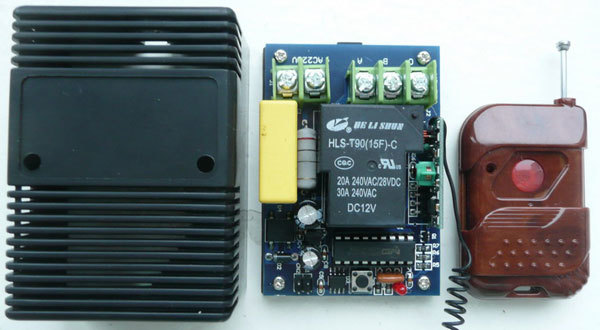

Система дистанционного управления (СДУ) 1 канал. Два режима работы
Артикул:
RC-1-220-30A
Нет в наличии
- Описание
Описание
1 канал, дальность действия около 100 м в прямой видимости
Питание 220 В, клеммы, куда подаётся напряжение питания, указаны на плате
ВНИМАНИЮ ПРОДВИНУТЫХ ЭЛЕКТРИКОВ: Плата печатная является универсальной (для устройств с питанием 12 Вольт, и Устройств с питанием 220 Вольт), и если вам продали устройство, как устройство для 220- вольт переменного тока, спокойно включайте устройство в сеть.
Реле 30 А 220 В, на выходе реле напряжения нет ("сухие" контакты),
Реле имеет три выхода АВС - относительно среднего один нормально разомкнутый (NO), второй нормально замкнутый(NC)
Режим работы - фиксированный (нажали кнопку - вкл реле, второй раз нажали - выкл реле)
- на удержание (реле включено, пока нажата кнопка на пульте)
- коммутационный режим при работе с пультом с двумя кнопками (одно кнопка вкл реле, вторая выкл реле)
Выбор режима осуществляется преставлением перемычки на плате
В комплекте один пульт, питание пульта - батарейка 12 В
Дополнительные пульты кодируются след. образом: на новом пульте запаять перемычки аналогично тому, как они запаяны на пульте, идущем в комплекте.
Если пульт из комплекта потерян или надо сменить код, поступают след. образом: запаять перемычки на пульте, кратковременно нажать кнопку на плате исполнительного устройства - на плате загорится светодиод, кратковременно нажать кнопку пульта - светодиод на плате начнет моргать, как перестанет моргать - два раза нажать кнопку на пульте.
Перемычек на пульте может быть от 1 до 8 шт, они запаиваются между ножкой микросхемы и любой из шин Н или L. С одной ножки перемычка должна идти только к одной шине.
Питание 220 В, клеммы, куда подаётся напряжение питания, указаны на плате
ВНИМАНИЮ ПРОДВИНУТЫХ ЭЛЕКТРИКОВ: Плата печатная является универсальной (для устройств с питанием 12 Вольт, и Устройств с питанием 220 Вольт), и если вам продали устройство, как устройство для 220- вольт переменного тока, спокойно включайте устройство в сеть.
Реле 30 А 220 В, на выходе реле напряжения нет ("сухие" контакты),
Реле имеет три выхода АВС - относительно среднего один нормально разомкнутый (NO), второй нормально замкнутый(NC)
Режим работы - фиксированный (нажали кнопку - вкл реле, второй раз нажали - выкл реле)
- на удержание (реле включено, пока нажата кнопка на пульте)
- коммутационный режим при работе с пультом с двумя кнопками (одно кнопка вкл реле, вторая выкл реле)
Выбор режима осуществляется преставлением перемычки на плате
В комплекте один пульт, питание пульта - батарейка 12 В
Дополнительные пульты кодируются след. образом: на новом пульте запаять перемычки аналогично тому, как они запаяны на пульте, идущем в комплекте.
Если пульт из комплекта потерян или надо сменить код, поступают след. образом: запаять перемычки на пульте, кратковременно нажать кнопку на плате исполнительного устройства - на плате загорится светодиод, кратковременно нажать кнопку пульта - светодиод на плате начнет моргать, как перестанет моргать - два раза нажать кнопку на пульте.
Перемычек на пульте может быть от 1 до 8 шт, они запаиваются между ножкой микросхемы и любой из шин Н или L. С одной ножки перемычка должна идти только к одной шине.
