Подключим к плате Arduino модуль RC522 и будем выводить в последовательный порт и на дисплей WH1602 уникальный идентификационный номер (UID) RFID-метки.

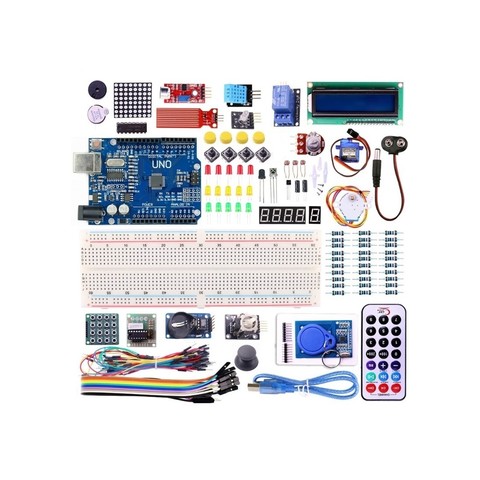

Необходимые компоненты:

• контроллер UNO R3;
• LCD-экран WH1602;
• потенциометр 1 кОм;
• блок питания 5В 1А;
• плата для прототипирования;
• RFID-считыватель RC522;
• брелок;
• карта;
• провода папа-папа.


Схема подключения элементов создана в программе Fritzing:


Загружаем в Arduino следующий скетч:


// Подключение библиотек для MFR522
#include <SPI.h>
#include <MFRC522.h>
// константы подключения контактов SS и RST
#define RST_PIN 9
#define SS_PIN 10
// Инициализация MFRC522
MFRC522 mfrc522(SS_PIN, RST_PIN); // Create MFRC522 instance.
// Подключение библиотеки для дисплея
#include <LiquidCrystal>
// инициализация с указанием контактов подключения
// rs, enable, d4, d5, d6, d7
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);


void setup()  {
   Serial.begin(9600); // инициализация последовательного порта
   SPI.begin(); // инициализация SPI
   mfrc522.PCD_Init(); // инициализация MFRC522
   // установить размерность дисплея
   lcd.begin(16, 2);
   // очистить дисплей
   lcd.clear();
   // прилашающая надпись
  lcd.setCursor(0,1);
  lcd.print("> wait          ");
}
void loop()  {
   if ( ! mfrc522.PICC_IsNewCardPresent())
      return;
   // чтение карты
   if ( ! mfrc522.PICC_ReadCardSerial())
      return;
   // показать результат чтения UID и тип метки
   Serial.print(F("Card UID:"));
   dump_byte_array(mfrc522.uid.uidByte, mfrc522.uid.size);
   Serial.println();
   Serial.print(F("PICC type: "));
   byte piccType = mfrc522.PICC_GetType(mfrc522.uid.sak);
   Serial.println(mfrc522.PICC_GetTypeName(piccType));
   delay(3000);
}
// Вывод результата чтения данных в HEX-виде
void dump_byte_array(byte *buffer, byte bufferSize)  {
   // очистить строку дисплея
  lcd.setCursor(0,0);
  lcd.print("                ");
  lcd.setCursor(0,0);
  for (byte i = 0; i < bufferSize; i++)  {
      Serial.print(buffer[i] < 0x10 ? " 0" : " ");
      Serial.print(buffer[i], HEX);
      lcd.print (buffer[i], HEX);
   }
}

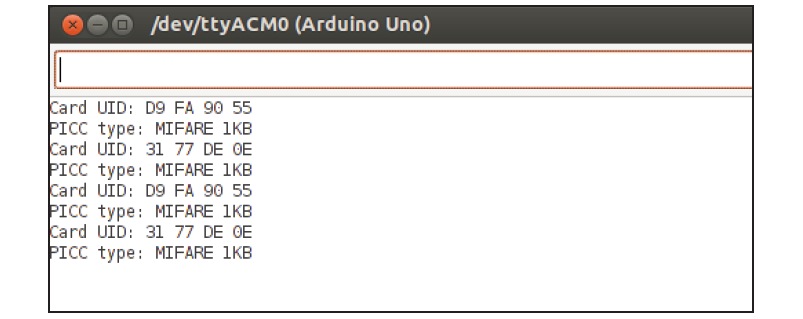

Вот результат вывода результатов чтения меток (брелков и карт).



В качестве учебника для освоения набора рекомендуем книгу Практическая энциклопедия Arduino. В книге подробно описаны проекты на основе контроллера Arduino UNO R3.Расчитана как на опытных пользователей, так и на только начинающих изучать основы электроники, программирования и робототехники.
