Транзистор тестер - М2
- Описание

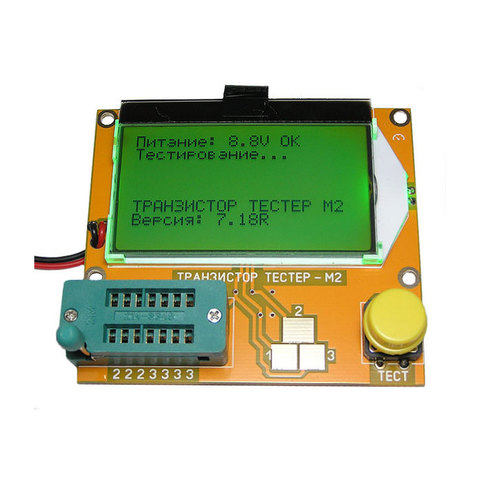

"Транзистор Тестер - М2"
Прибор для оценки качества электронных компонентов.
Расширенная, русифицированная версия прибора.
Назначение:
Прибор "Транзистор Тестер - М2" позволяет быстро оценивать основные параметры электронных компонентов, автоматически распознаёт электронные компоненты:
Транзисторы, резисторы, конденсатры, индуктивности, диоды, тиристоры, симисторы, светодиоды, диодные сборки и т.д,
А также, за считанные секунды автоматически определяет их цоколевку с указанием расположения выводов.
Результаты тестирования выводятся на графический ЖК индикатор с подсветкой.
"Транзистор тестер - М2" питается от батарейки "Крона", напряжением 9 вольт.
При кратковременном нажатии на кнопку:
- Прибор "просыпается".
- Тестирует компонент, установленный в панельку.
- Распознаёт компонент и выводит его параметры и расположение выводов на дисплей.
- Через 15 секунд, прибор "Транзистор Тестер - М2" гасит подсветку дисплея и "засыпает".
Выключатель питания не предусмотрен.
Прибор в режиме "сна" потребляет ничтожно малый ток (несколько микроампер) и постоянно готов к работе.
Просто нажмите кнопку, и "Транзистор Тестер - М2" проверит следующий компонент.
Внимание!
При испытании электролитических конденсаторов, перед установкой конденсатора в панель прибора, разрядите конденсатор, кратковременно замкнув его выводы.
Прибор чувствителен к питанию, используйте новую, качественную "крону".
Основные функциональные отличия версий прибора:
| Параметр / Модель прибора | Китайский клон "LCR-T4" (2.07) | "Транзистор Тестер" (7.15R и 7.16R) | "Транзистор Тестер - М" (7.17R) | "Транзистор Тестер - М2" (7.18R) |
| Транзисторы | биполярные, полевые, 2 параметра | биполярные, полевые, до 6 параметров | биполярные, полевые, до 6 параметров | биполярные, полевые, до 6 параметров |
| Конденсаторы: Измерение емкости. |
40 пФ ... 100000 мкФ * | 40 пФ ... 100000 мкФ * | 1 пФ ... 100000 мкФ | 1 пФ ... 100000 мкФ |
| Конденсаторы: Измерение ESR. |
автоматически, от 0,1 мкФ | автоматически, от 0,1 мкФ | автоматически, от 0,1 мкФ | автоматически, от 0,1 мкФ |
| Конденсаторы: Измерение потерь (Vloss). |
автоматически, от 0,1 мкФ | автоматически, от 0,1 мкФ | автоматически, от 0,1 мкФ | автоматически, от 0,1 мкФ |
| Резисторы | 0 Ом ... 50 МОм | 0 Ом ... 50 МОм | 0 Ом ... 50 МОм | 0 Ом ... 50 МОм |
| Резисторы переменные (3 выв) | 0 Ом ... 50 МОм | 0 Ом ... 50 МОм | 0 Ом ... 50 МОм | 0 Ом ... 50 МОм |
| Индуктивности | 10 мкГн ... 20 Гн (при R<2,1 кОм) ** |
10 мкГн ... 20 Гн (при R<2,1 кОм) ** |
10 мкГн ... 20 Гн (при R<2,1 кОм) ** |
10 мкГн ... 20 Гн (при R<2,1 кОм) ** |
| Диоды | +++ | +++ | +++ | +++ |
| Диодные сборки | +++ | +++ | +++ | +++ |
| Светодиоды | +++ | +++ | +++ | +++ |
| Тиристоры | +++ | +++ | +++ | +++ |
| Симисторы | +++ | +++ | +++ | +++ |
| Светодиоды | +++ | +++ | +++ | +++ |
| Генератор частот: | --- | --- | Меандр, 21 фиксированная частота: 1 Гц; 10 Гц; 50 Гц; 100 Гц; 250 Гц; 439 Гц; 441 Гц; 443 Гц; 1 кГц; 2,5 кГц; 5 кГц; 10 кГц; 25 кГц; 50 кГц; 100 кГц; 153,8462 кГц; 250 кГц; 500 кГц; 1 МГц; 1,33-n МГц; 2 МГц. *** |
Меандр, 21 фиксированная частота: 1 Гц; 10 Гц; 50 Гц; 100 Гц; 250 Гц; 439 Гц; 441 Гц; 443 Гц; 1 кГц; 2,5 кГц; 5 кГц; 10 кГц; 25 кГц; 50 кГц; 100 кГц; 153,8462 кГц; 250 кГц; 500 кГц; 1 МГц; 1,33-n МГц; 2 МГц. *** |
| Генератор PWM (ШИМ) | --- | --- | Меандр, частота 7,812 кГц; заполнение от 0% до 100% ШИМ **** |
Меандр, частота 7,812 кГц; заполнение от 0% до 100% ШИМ **** |
| Русификация | --- | +++ | +++ | +++ |
| Регулировка контраста ЖКИ | ? | --- | +++ | +++ |
| Питание схемы прибора | Стабилизатор 78L05 | Стабилизатор 78L05 | Стабилизатор 78L05 | LDO AMS1117-5,0v |
| Питание ЖКИ | С нарушением спецификации, повышенным напряжением. |
Безопасное. | Безопасное. | Выделенный LDO 3,3v |
| Крепление стекла ЖКИ | Липким слоем. | + Дополнительная фиксация. | + Дополнительная фиксация. | + Дополнительная фиксация. |
| Защита ЖКИ при транспортировке. | ? | + Защитная пленка. | + Защитная пленка. | + Защитная пленка. |
| Сервисный Центр в России. | ? | г. Москва | г. Москва | г. Москва |
Примечания:
* Измерение конденсаторов менее 40 пФ возможно, при включении параллельно с дополнительным эталонным конденсатором 100 пФ.
** Измерение индуктивностей менее 10 мкГн возможно, при включении последовательно с дополнительной эталонной индуктивностью 100 мкГн.
*** Меандр, скважность =2, на тестовом выводе "2". Подключать через конденсатор не более 680 пФ.
**** Меандр, частота 7,812 кГц, на тестовом выводе "2". Избегайте перегрузки этого контакта по току, более 20 мА.
