UNO R3 CH340G
Артикул:
ABC11
Нет в наличии
- Описание
Описание

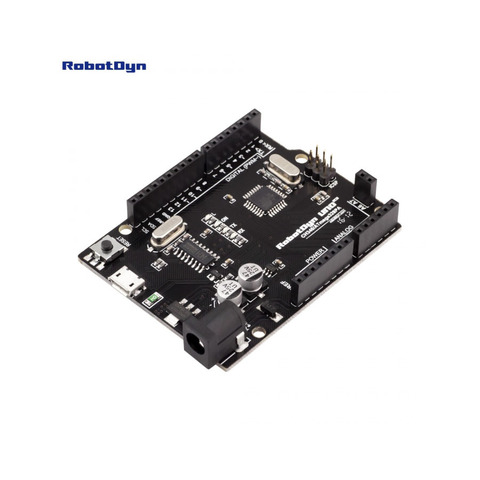

UNO R3 CH340G
Uno R3 - совместим с платой Arduino Uno R3. Построен на микроконтроллере Atmel ATmega328 и чипе интерфейса USB-UART CH340G.
Board для функциональности, аналогичной Arduino Uno (ATmega 168/328). Это бюджет, но такой же стабильный, и использует оригинальные чипы Atmel ATmega (16 МГц).
Плата использовала чип CH340G в качестве преобразователя UART-USB. Chip CH340G - это бюджетное решение. Когда вы работаете на частоте 12 МГц, предоставляя стабильный результат обмена данными (необходимо установить драйверы на компьютер).
Uno R3 - подключается к компьютеру с помощью микро-USB-кабеля (используется практически для всех Android-смартфонов).
Вы можете подавать питание на плату через разъем Micro USB или разъем DC. Регулятор напряжения (LDO) может работать с входным напряжением от 6 до 12 В постоянного тока. Выходной ток для 5 В - около 800 мА, для 3,3 В - около 180 мА (обратите внимание, что чем выше входное напряжение, тем ниже исходящий ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов. Мы рекомендуем 7-9V.
Технические характеристики UNO R3 CH340G
Uno R3 - совместим с платой Arduino Uno R3. Построен на микроконтроллере Atmel ATmega328 и чипе интерфейса USB-UART CH340G.
Board для функциональности, аналогичной Arduino Uno (ATmega 168/328). Это бюджет, но такой же стабильный, и использует оригинальные чипы Atmel ATmega (16 МГц).
Плата использовала чип CH340G в качестве преобразователя UART-USB. Chip CH340G - это бюджетное решение. Когда вы работаете на частоте 12 МГц, предоставляя стабильный результат обмена данными (необходимо установить драйверы на компьютер).
Uno R3 - подключается к компьютеру с помощью микро-USB-кабеля (используется практически для всех Android-смартфонов).
Вы можете подавать питание на плату через разъем Micro USB или разъем DC. Регулятор напряжения (LDO) может работать с входным напряжением от 6 до 12 В постоянного тока. Выходной ток для 5 В - около 800 мА, для 3,3 В - около 180 мА (обратите внимание, что чем выше входное напряжение, тем ниже исходящий ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов. Мы рекомендуем 7-9V.
Технические характеристики UNO R3 CH340G
| Form-factor | Uno Rev 3.0 |
| Microcontoller | ATmega 168/328 (AVR) |
| USB-UART interface | CH340G |
| Vin | 6-12V (rec.7-9V) |
| Vout/Iout | 5V(800mA)/3.3V(180mA) |
| USB socket | MicroUSB |
| Power socket | DC Barel |
| Digital I/O | D0-D13 |
| Analog I/O | A0-A7 |
Документация на изделие:
- Driver Uno CH340G: (Win) - (Linux) - (Mac OS) -(Android)
- Instruction for installation of driver CH340: (PDF)
Документация на компоненты:
- USB-TTL CH340G (WCH): (Datasheet ENG) - (Driver) - (Page)
