UNO R3 CH340G R3-ATmega168/CH340G
Артикул:
RD6970622930167
Код товара:
00894
Нет в наличии
- Описание
Описание

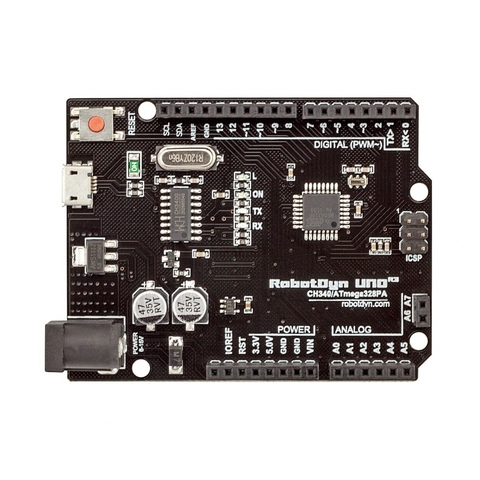

RobotDyn UNO R3
На данный момент производится огромное количество Arduino-плат. Оригинальные платы, разработанные компанией, которую основал итальянец Массимо Банци производятся в Италии (Торино) и в США (Нью-Йорк). Их можно приобрести в официальном магазине (http://world.arduino.org/en/), либо у официальных дистрибьюторов.
Бренд Arduino теперь продается исключительно только в США. Genuino – это новый оригинальный бренд от компании Arduino, созданный для продажи во всех странах кроме США. Genuino и Arduino полностью идентичны, отличаются только товарной маркой. Так как теперь строгое разделение брендов по географическому принципу.
В официальном документе, об использовании названия Arduino, подчеркивается, что проект открыт для всех желающих работать над официальным продуктом, что позволяет многим производителям выпускать клоны – точные копии оригинальных плат, произведенные сторонними производителями и имеющими названия отличные от Arduino.
Крупные производители клонов Arduino – Seeeduino, Freeduino, Craftduino и другие производят качественные (в отличие от поддельных Arduino и noName) клоны Arduino по цене значительно ниже оригинальных.
Сравнительно недавно появился новый крупный производитель Arduino-плат — Robotdyn. В линейке продуктов бренда Robotdyn большое количество клонов Arduino очень хорошего качества.
Плата RobotDyn UNO R3 конструктивно практически идентична оригинальной плате Arduino UNO R3.
Характеристики RobotDyn UNO R3
На данный момент производится огромное количество Arduino-плат. Оригинальные платы, разработанные компанией, которую основал итальянец Массимо Банци производятся в Италии (Торино) и в США (Нью-Йорк). Их можно приобрести в официальном магазине (http://world.arduino.org/en/), либо у официальных дистрибьюторов.
Бренд Arduino теперь продается исключительно только в США. Genuino – это новый оригинальный бренд от компании Arduino, созданный для продажи во всех странах кроме США. Genuino и Arduino полностью идентичны, отличаются только товарной маркой. Так как теперь строгое разделение брендов по географическому принципу.
В официальном документе, об использовании названия Arduino, подчеркивается, что проект открыт для всех желающих работать над официальным продуктом, что позволяет многим производителям выпускать клоны – точные копии оригинальных плат, произведенные сторонними производителями и имеющими названия отличные от Arduino.
Крупные производители клонов Arduino – Seeeduino, Freeduino, Craftduino и другие производят качественные (в отличие от поддельных Arduino и noName) клоны Arduino по цене значительно ниже оригинальных.
Сравнительно недавно появился новый крупный производитель Arduino-плат — Robotdyn. В линейке продуктов бренда Robotdyn большое количество клонов Arduino очень хорошего качества.
Плата RobotDyn UNO R3 конструктивно практически идентична оригинальной плате Arduino UNO R3.
Характеристики RobotDyn UNO R3
- Микроконтроллер — ATmega168;
- Рабочее напряжение питания платы -5V,
- Рекомендуемое напряжение — 7-12V, предельное — 6-20V;
- Самовосстанавливающийся предохранитель, защита от перегрузки по току >500мА;
- 14 цифровых портов (вход/выход) — 0-13;
- 6 цифровых портов могут использоваться как выходы ШИМ (PWM) — 3, 5, 6, 9, 10, 11;
- 8 аналоговых входных портов — A0, A1, A2, A3, A4, A5, A6, A7, из которых порты A0 – A5 могут использоваться как цифровые;
- SPI: выводы 10 — SS, 11 — MOSI, 12 — MISO, 13 — SCLK;
- I2C: выводы SDA, SCL;
- UART последовательная шина: RX0 — получение и TX1 — отправка данных;
- Сброс нажатием кнопки. Для автоматического сброса можно соединить RST с GND;
- 4 Светодиодных индикатора: RX, TX, L (pin13), Power;
- Размер — 71x51x12 мм, вес — 26 грамм;
- Производитель — КНР.
В отличии от оригинала, плата RobotDyn Uno R3 имеет более распространенный разъем Micro USB, кроме того, на плату дополнительно установили 2 аналоговых входа A6 и A7. Надо отметить, что входы A6 и A7 (в отличие от аналоговых входов A0 – A5) нельзя использовать в качестве цифровых, а только как аналоговые входы.
Плата RobotDyn Uno R3 построена на оригинальном микроконтроллере ATmega168 (SMD-вариант) и оснащена USB-UART интерфейсным чипом CH340G и если вы программируете плату в операционных системе Windows7 необходимо установить драйверы для работы с чипом CH340G.
После подключения RobotDyn Uno R3в диспетчере устройств появится USB 2.0 SERIAL, но Windows 7 драйвера найти не сможет.
Скачать драйвер для CH340G можно по ссылке https://drive.google.com/file/d/0BDqglGyhA7eMlp1NUdvX2lOUlU/view.
Скачиваем и разархивируем архив. Возвращаемся в диспетчер устройств, кликаем правой кнопкой по USB 2.0 SERIAL и выбираем в контекстном меню пункт Обновить драйверы.
В открытом окне выбираем Выполнить поиск драйверов на этом компьютере.
Указываем путь куда разархивировали папку с драйвером.
В появившемся окне кликаем Все равно установить этот драйвер.
Драйвер установлен. Система выдает уведомление Обновление программного обеспечения для данного устройства завершено успешно.
В диспетчере устройств появится новый COM порт.
ОБРАТИТЕ ВНИМАНИЕ!
При выборе платы необходимо выбрать Arduino Mini или Arduino Micro. Т.е., на процессоре ATmega168.
