Выключатель дистанционный 1-канальный на радиочастоте RC-1-220-30A-L
Артикул:
RC-1-220-30A-L
Нет в наличии
- Описание
Описание
1 канал, дальность действия около 100 метров в прямой видимости
Питание 220 В, клеммы указаны на плате
Реле 30 А 220 В, на выходе реле напряжения нет ("сухие" контакты),
Реле имеет три выхода АВС - относительно среднего один нормально разомкнутый (NO), второй нормально замкнутый(NC)
Режим работы - фиксированный (нажали кнопку - включили реле, второй раз нажали - выключили реле)
- на удержание (реле включено, пока нажата кнопка на пульте)
- коммутационный режим при работе с пультом с двумя кнопками (одно кнопка вкл реле, вторая выкл реле)
Задан режим коммутации

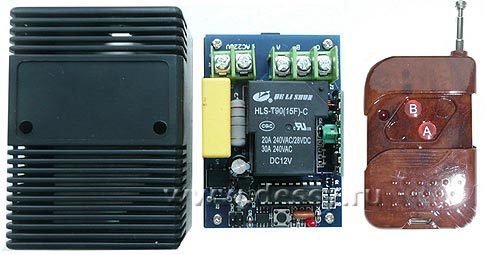

Смена режима осуществляется преставлением перемычки на плате (см фото - левый
нижний угол, черного цвета)
В комплекте один пульт, питание пульта - батарейка 12 В
Дополнительные пульты кодируются след. образом: на новом пульте запаять перемычки аналогично тому, как они запаяны на пульте, идущем в комплекте.
Если пульт из комплекта потерян или надо сменить код, поступают следующим. образом: запаять перемычки на пульте, кратковременно нажать кнопку на плате исполнительного устройства - на плате загорится светодиод, кратковременно нажать кнопку пульта - светодиод на плате начнет моргать, как перестанет моргать - два раза нажать кнопку на пульте.
Перемычек на пульте может быть от 1 до 8 шт, они запаиваются между ножкой микросхемы и любой из шин Н или L. С одной ножки перемычка должна идти только к одной шине.
