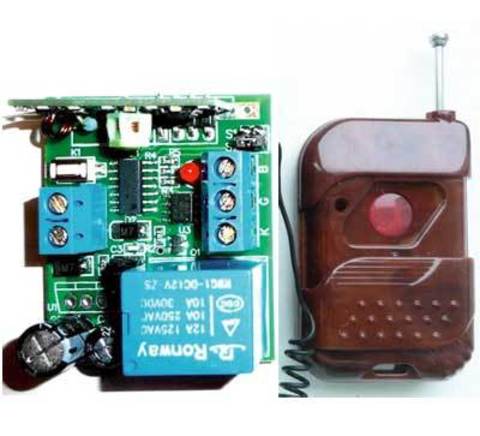

Выключатель дистанционный на радиочастоте RC-1-12-SR-М-KP1
Артикул:
RC-1-12-SR-M-KP1
Нет в наличии
- Описание
Описание
1 канал, питание 12 В, реле 10 А, дальность действия 100 метров в прямой видимости.
Задан режим работы: на удержание (реле включено, пока нажата кнопка пульта)
Возможны три режима работы, выбор осуществляется преставлением перемычки S1S2 на плате исполнительного устройства.
Фиксированный (нажали кнопку на пульте - реле замкнуто, второй раз нажали кнопку пульта - реле разомкнуто) пульт с одной кнопкой.
На удержание ( реле замкнуто, пока нажата кнопка на пульте) пульт с одной кнопкой).
Коммутационный ( работает с пультом с двумя кнопками - одна кнопка включает реле, вторая выключает)
Выключатель программируемый ( запоминает коды пультов).
Порядок программирования:
задать индивидуальный код пульта путем запаивания перемычек от 1 до 8 штук на шину Н или L (перемычки паяются от выходов микросхемы - (они находятся между шинами Н и L)- либо к шине Н, либо к шине L, (с одной контактной площадки одна перемычка вниз или вверх)). Подать питание 12В на исполнительное устройство на клеммы GND "-" и VCC "+", нажать кнопку программирования К1 на плате исполнительного устройства, до тех пор, пока не погаснет светодиод, затем нажать на 1-2 секунды кнопку на пульте .
Таким образом можно прописать пульты с разными кодами к одному исполнительному устройству.
Выходы реле К G B , где KG - нормально разомкнутые контакты, а GB - нормально замкнутые.
