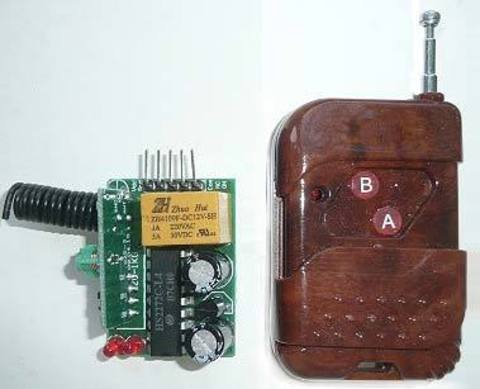

Выключатель дистанционный одноканальный GR-1L на радиочастоте

Питание 12 B, 1 канал. Предназначен для построения бытовых систем дистанционного управления1 канал
Реле 3 А 220 В
Питание 12 В ( на выходных контактах напряжения нет)
М/сх HS2272L4
Приемник CZS-3
Режим работы - на фиксацию ( одна кнопка включает реле, вторая кнопка выключает)
Возможно исподьзование дополнительных пультов
Дополнительные пульты программируются путем запаивания перемычек.
С реле три выхода – относительно среднего один нормально замкнутый, второй нормально разомкнутый.
Дополнительные пульты программируются путем запаивания перемычек аналогично пульту из комплекта
( код пульта задается путем запаивания перемычек от 1 до 8 штук на шину Н или L (перемычки паяются от выходов микросхемы – (они находятся между шинами Н и L)- либо к шине Н, либо к шине L, (с одной контактной площадки одна перемычка вниз или вверх)).


Красным обведён пример установленной перемычки. Зелёным - два поля, образец места для установки перемычки. Цифрами от 1 до 8 обозначены контактные площадки, которые можно коммутировать перемычками вверх или вниз в любой комбинации.
