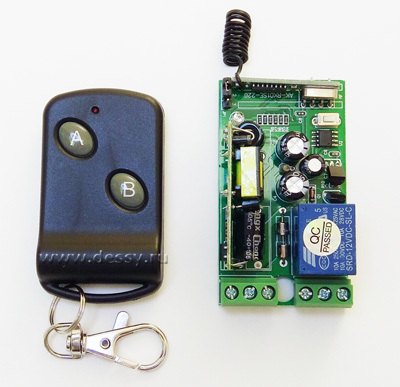

Выключатель дистанционный RC-1-220-RK-HD-02


1 реле 10 А 220 В;
На выходе реле напряжения нет ("сухие контакты");
Питание исполнительного устройства, номинальное - 220 Вольт;
Дальность действия до 100 метров в прямой видимости;
Питание пульта - батарейка 23А,12В;
Габариты исполнительного устройства в корпусе: 70 х 40 х 24 мм;
Габариты платы исполнительного устройства: 65 х 37 х 18мм

Особенностью данного устройства является то, оно имеет в составе настоящий блочок питания с возможностью работы от сети переменного тока с напряжением от 86 до 220 Вольт. Что очень актуально для дачников и владельцев плохих подводимых напряжений.

Комплект закодирован, готов к работе, задан коммутационный режим - одна кнопка включает реле, вторая выключает.

Возможны три режима работы:

1) Фиксированный с пультом 1 кнопка: первое нажатие кнопки включает реле - второе нажатие выключает реле.
2) Коммутационный с пультом с двумя кнопками: одна кнопка включает реле, вторая выключает.
3) На удержание с пультом 1 кнопка - реле включено, пока нажата кнопка пульта.

Режим работы определяется положением перемычки в контактной группе JP на плате исполнительного устройства - если перемычкой замкнуты контакты 2 и 3, то режим работы будет фиксированным, если перемычкой замкнуты контакты 1 и 2 , то режим будет коммутационный, если перемычку снять, то режим работы - на удержание.

Если нужно прописать пульт с другим кодом, то:
1) В пульте запаять перемычки от 1 до 8 шт к шине Н или L в произвольной комбинации ( это будет код).
2) Подключить питание к исполнительному устройству - светодиод на плате горит, нажать кнопку обученияна плате исполнительного устройства и удерживать, пока светодиод не погаснет - нажимаем и удерживаем кнопку на пульте - светодиод на плате моргнет 3 раза - пульт прописан.
Если нужен дополнительный пульт с таким же кодом, как в комплекте, то достаточно в новом пульте запаять перемычки к шинам H иL в таком же порядке как в пульте из комплекта, прописывать уже не надо.
С одним исполнительным устройством может работать неограниченное количество пультов, если пульты имеют одинаковый код ( это возможно для пультов на м/сх 2260, 2262 , где код задается путем запаивания перемычек).
Данное исполнительное устройство совместимо с пультами на м\сх EV1527, имеющих индивидуальный код. Таких пультов прописать в память исполнительного устройства можно до 32 шт.
Совместим с пультами RC-PDU-2-1, RC-PDU-2-HD;
Чтобы очистить память надо: нажать и удерживать кнопку обучения, примерно ,8 секунд - в это время светодиод гаснет, затем зажигается - информация стерта.
