ИК-датчик препятствий для роботов-машин YL-63 (FC-51)

ИК-датчик препятствий для роботов-машин YL-63 (FC-51)
Smart Car Obstacle Avoidance Sensor Module Infrared Tube Module Reflective Photoelectric Sensor

Бесконтактный датчик YL-63 обнаруживает объекты в диапазоне расстояний почти от нуля и до установленного предела не вступая с ними в непосредственный контакт. Разные производители присваивают одному и тому же устройству разные наименования. Одни именуют представленный датчик наименованием YL-63 другие FC-51. Датчик предназначен для применения, когда не требуется информация о расстоянии до объекта, а только о его наличии или отсутствии. Предельная дистанция регистрации зависит от настройки. Датчик YL-63 имеет дискретный выход. Это оптический датчик регистрирующий увеличение интенсивности отраженного инфракрасного (ИК) излучения в контролируемом пространстве. Изменение отраженного излучения происходит из-за движущихся частей механизмов или перемещения окружающих предметов. YL-63 может размещаться на движущемся объекте для определения положения в окружающем пространстве. Применяется для обнаружения препятствия при движении колесных и гусеничных автоматов. Датчик может стать частью наглядного пособия для обучающихся в области систем управления и автоматики.

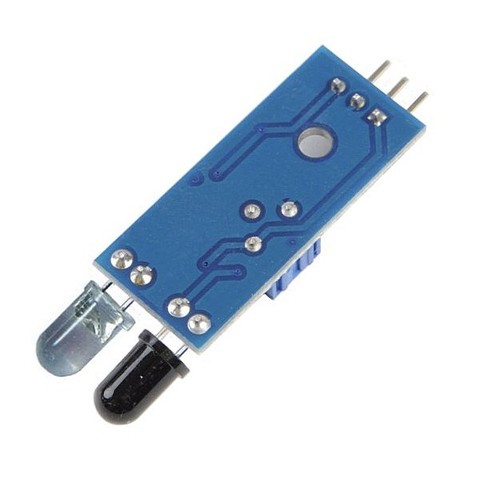

Устройство содержит источник ИК излучения и фотоприемник. Излучение отражается от препятствия и регистрируется фотоприемником. Он передает сигнал на компаратор LM393, который настроен на срабатывание при определенном уровне освещенности фотоприемника. Компаратор формирует сигнал на выходе датчика YL-63 низкого или высокого логического уровня.

Оптический датчик YL-63 относится к классу диффузионных. Название группы датчиков возникло из-за лежащего в основе работы датчика отражения излучения по множествам направлений – диффузии излучения отражающей поверхностью.
Работа устройства заключается в определении освещенности фотоприемника. Поскольку YL-63 фиксирует отраженное излучение, то возникает погрешность измерения расстояния, вызванная различной отражающей способностью поверхностей объектов изготовленных из разнообразных материалов.

Коэффициенты расстояния для отражения от различных материалов.

Белая матовая бумага	1
Хлопчатобумажная ткань	0,6
Серый поливинилхлорид	0,57
Дерево
слабо окрашенное	0,73
необработанное	0,4
Пластик
белый	0,7
черный	0.22
Черная резина	0,2-0,15
Матовый алюминий	1,2
Нержавеющая полированная сталь	2,3

Различное отражение и поглощение излучения различных материалов используются для работы воспринимающего узла тахометра. Предположим у нас есть двигатель Стирлинга. Требуется узнать количество оборотов в минуту вала двигателя. Нас выручит YL-63. Достаточно приклеить на маховик фрагмент белой бумаги, направить луч датчика на маховик и получим воспринимающий узел тахометра.
Для снижения последствий различных помех обрабатывающим микроконтроллером накапливаются данные полученные от датчика за короткий промежуток времени и производится усреднение. Датчик YL-63 может работать в приборах не имеющих МК.

Параметры

Напряжение питания 3,3–5 В
Дистанция обнаружения до отражающей белой матовой плоскости 0,02–0,3 м
Угол обнаружения 35°
Размеры 43 х 16 х 7 мм

Контакты

            Датчик препятствия YL-63 он же FC-51 имеет вилку разъема из трех контактов:
VCC – питание,
GND – общий провод,
OUT – выход.

Индикаторы

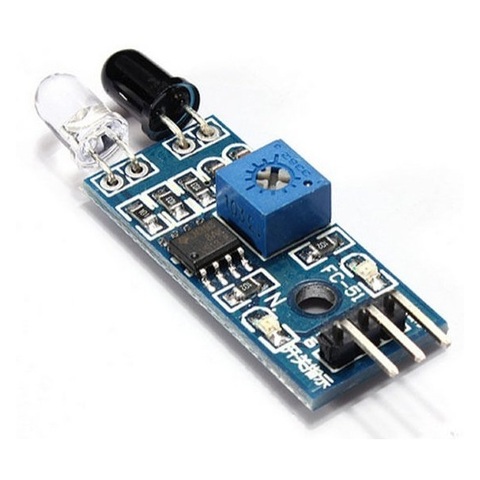

На плате модуля расположено два индикатора. Свечение зеленого сообщает о включении питания. Красный светодиод светится если в зоне обнаружения находится объект.



Установка расстояния срабатывания

Настройку устройства облегчает работа индикатора обнаружения. Это позволяет настроить YL-63 он же FC-51 на срабатывание в реальных условиях. Установка чувствительности датчика выполняется с помощью переменного резистора, установленного на плате. Препятствие устанавливается на требуемом удалении от фотоприборов датчика. Поворотом подвижного контакта переменного резистора на плате модуля YL-63 выполняется установка расстояния срабатывания, добиваются включения красного светодиода. Затем проверяют дистанцию срабатывания перемещением отражающего объекта. Настройку повторяют не менее трех раз.

Программа для Ардуино обработки сигнала YL-63

Сигнал датчика подается на контакт 12 Ардуино.

void setup() {
Serial.begin (9600);
pinMode (12, INPUT);
}
void loop() {
Serial.print("Signaal: ");
Serial.println (digitalRead(12));
delay (500);
}
