Модуль 2-цветного светодиода

Артикул: KY-011
Код товара: 00550
Нет в наличии
55 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

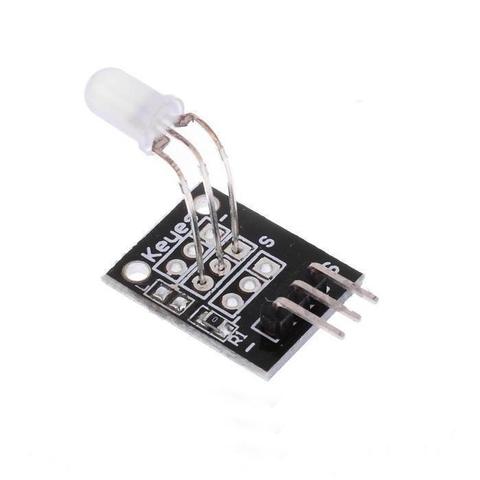

Модуль 2-цветного светодиода
2color LED module KY-011

Применяется для индикации режима работы прибора, показа фаз протекания контролируемого процесса. Плата модуля KY-011 позволяет закрепить 2-цветный светодиод на передней панели прибора. В корпусе светодиода находятся два полупроводника. Один дает зеленое свечение другой красное. Применение двухцветного светодиода позволяет экономить площадь передней панели прибора. Теперь не надо следить какой светится индикатор, первый или второй. Есть один индикатор, а информацией является цвет свечения. Всего красно-зеленый светодиод имеет четыре состояния для передачи информации: красное свечение, зеленое, оранжевое и выключен. Оранжевое свечение будет при одновременном включении красного и зеленого полупроводников. Здесь открывается широкий простор для творчества конструктора и дизайнера. Например, зеленый свет – прибор готов к работе, красный – ожидание.



Характеристики KY-011

Ток питания каждого полупроводника 10 мА
Напряжение, В
            на красном 1,5
            на зеленом 2

Главный параметр питания – ток. При использовании KY-011 от специалиста требуется собрать цепи питания, обеспечивающие номинальные токи. Приводимые нами значения падения напряжения на светодиоде весьма условны, так как производитель устанавливает в модуль 2-цветного светодиода разные типы светодиодов. При работе происходит нагрев светодиода и падение напряжения меняется, особенно при одновременном включении двух цветов.

Подключение модуля 2-цветного светодиода

Контакт S – для соединения с общим проводом схемы, отрицательный полюс питания.
Центральный контакт – красный источник света.
Возле резистора R1 крайний контакт зеленого источника света.



На некоторых модулях KY-011 есть дополнительная маркировка контактов G и R.

Применяемые блоки питания это источники стабильного напряжения а не тока, поэтому приходится устанавливать режим по току. В самом простом случае мы задаем режим сопротивлениями резисторов. Приводим сопротивления резисторов для питания 5 В. Они устанавливаются в линиях R и G.

Красный – 360 Ом, мощностью не менее 0,5 Вт
Зеленый – 300 Ом, мощностью не менее 0,5 Вт

Если возможны скачки напряжения, то будет колебаться яркость свечения и происходить искажение цвета. Использование вместо резисторов двухвыводных стабилизаторов тока позволяет менять напряжение питания в широких пределах.
