Плата расширения для подключения дополнительных датчиков к Arduino V4.0

Плата расширения для подключения дополнительных датчиков к Arduino V4.0

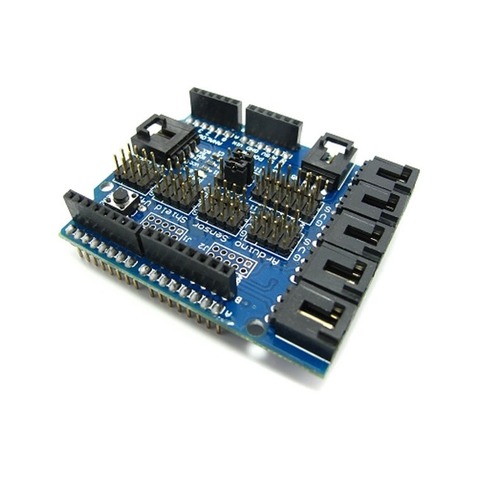

Sensor Shield V4.0 for Arduino


Модуль предназначен для увеличения количества контактных групп микроконтроллерных модулей класса Arduino и им подобных. Позволяет нарастить количество подключаемых устройств к основному модулю Arduino. Это пассивное устройство содержащее множество соединителей. Sensor Shield V4.0 for Arduino не требует специальных программ, поддерживающих его работу. На разъемы кроме информационных сигналов выведены линии питания. Sensor Shield V4.0 for Arduino позволяет подключать: датчики, моторы, кнопки, реле, переменные резисторы. На плате есть кнопка сброса и индикатор включения питания.


На видео Sensor Shield V4.0 for Arduino в действии.



Характеристики

Напряжение питания 5 В
Портов
            Аналоговых 6
            Цифровых 13
Интерфейсы I2C и UART
Размеры 68 x 57 x 18 мм

Контакты

Устанавливается поверх Arduino UNO.



К Sensor Shield V4.0 for Arduino подключаются устройства с различными интерфейсами. Модуль позволяет использовать все контакты контроллеров Arduino Duemilanove и Arduino Uno.





Жгут для соединения датчиков с аналоговыми входами модуля.



Цифровые контакты выделены красным.
Аналоговые контакты находятся в соединителях Analog 0…5 и группа штырей выделенных белым.
Последовательный порт выделен зеленым.


Соединитель для подключения к порту последовательных интерфейсов.

Sensor Shield V4.0 for Arduino поддерживает наращивание системы благодаря контактам по краям платы путем установки сверху других модулей.



Поверх Arduino Uno устанавливается Ethernet шилд W5100 а сверху Sensor Shield V4.0 for Arduino.



Подключение ультразвукового датчика расстояния до преграды

Перемычки выбора интерфейса

Для выбора интерфейса подключенного к соединителю СОМ/IIC на плате установлены две перемычки. При выборе интерфейса UART обе перемычки устанавливаются в положение СОМ. При выборе I2C устанавливаются в положение IIC.

Схема
