Metal touch sensor module KY-036

Устройство KY-036 позволяет оснастить прибор находящийся в жилых или промышленных помещениях функцией сенсорной кнопки. В качестве сенсорной поверхности используется металлическая деталь напоминающая обычную кнопку, корпус электроприбора или другие металлические элементы конструкции.



Работа светильника управляется касанием корпуса.

Металлическая сенсорная поверхность обладает большим запасом прочности, что важно в аппаратуре с антивандальными требованиями. В отличии от механических кнопок ресурс сенсорных не ограничен. Модуль датчика касания также применяется в оборудовании используемом при опасных видах работ для снижения риска несчастного случая.



Характеристики

Питание 5 В
Размеры 16 x 43 x 15 мм

Краткое описание KY-036

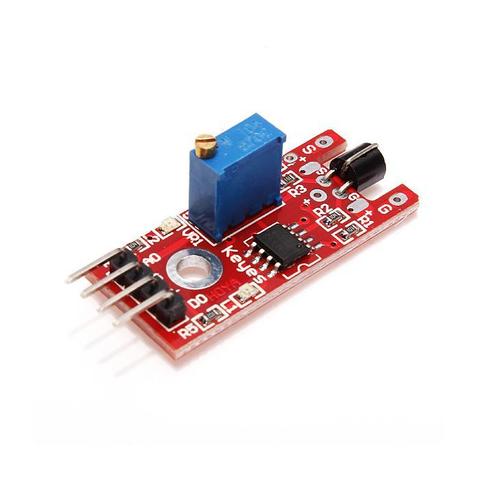

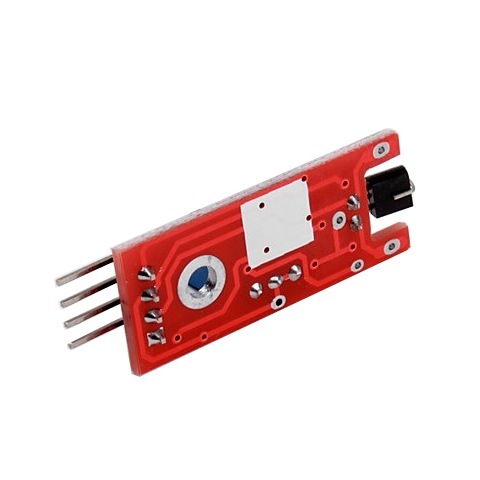

На торце платы модуля KY-036, на компоненте расположен контакт соединяемый с сенсорной металлической поверхностью. Прикосновение к поверхности способствует приему электромагнитных волн частотой 50 Гц излучаемых электропроводкой помещения. Тело человека при этом служит антенной, а входная часть модуля радиоприемником. Сигнал частотой 50 Гц усиливается микросхемой LM393YD и подается на выходы устройства. Модуль датчика касания содержит переменный резистор, с помощью которого устанавливается чувствительность датчика KY-036. На плате есть светодиод индикации включения питания и светодиод мигающий при касании.



Контакты и сигналы

A0 – инвертированный сигнал 50 Гц.
G – общий провод.
+ питание положительный полюс.
D0 – сигнал с размахом логических уровней частотой 50 Гц.

На выходе D0 при касании формируется сигнал из импульсов следующих с частотой 50 Гц.



Длительность каждого импульса 4,8 мс.



Инвертированный сигнал на выходе A0.
