Модуль датчика наклона
Артикул:
KY-020
Код товара:
00558
Нет в наличии
- Описание
Описание

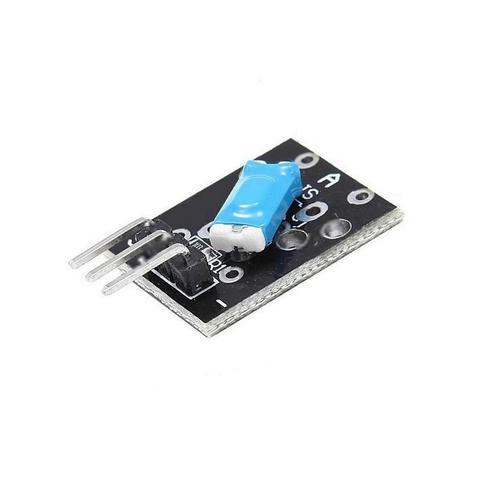

Модуль датчика наклона
Tilt switch module KY-020
Модуль позволяет установить датчик на подвижной детали конструкции. Датчик определяет наклон при повороте на 90° вокруг горизонтальной оси.
Применяется в системах контроля и безопасности. Модуль датчика наклона можно установить на крышках, дверцах, люках, закрывающих доступ в контролируемое пространство. Зарегистрировать малые углы наклона с его помощью нельзя.
Характеристики
Напряжение питания 5 В
Устройство датчика наклона
Корпус датчика размещенного на плате представляет собой колбу из диэлектрического материала. Внутри колбы расположены два электрода и металлические шарики. Электроды расположены рядом, ближе к торцу колбы. При наклоне в сторону электродов шарики скатываются и замыкают их. При наклоне в противоположную сторону шарики собираются на противоположном конце колбы освобождая и размыкая электроды.
Подключение KY-020
Контакты S, I соединены с электродами датчика.
I как правило соединяют с общим проводом схемы.
Центральный контакт Power при необходимости соединяют с линией питания.
S – выход. Уровень сигнала на нем зависит от положения модуля при работе под питанием.
Схема модуля датчика вибрации KY-020. На плате контакт Ground промаркирован I, выход Output промаркирован S.
Если назначение KY-020 в схеме – соединение линий при срабатывании датчика наклона, то для подключения используется только 2 провода, соединенные с контактами S и I. Кроме простого замыкания контактов модуль датчика наклона KY-020 позволяет обеспечить высокий уровень выхода в режиме ожидания. При этом на соответствующий контакт подается питание и для подключения используется уже 3 провода.
При сборке на основе Arduino схем с множеством кнопок, индикаторов, датчиков с применением модуля датчика наклона KY-020 удобно использовать специальные платы расширения. В зависимости от типа микроконтроллерного модуля ардуино применяют ту или иную плату расширения.
Для Arduino UNO и Arduino Duemilanove плата приведена здесь
Для Arduino UNO R3 и Arduino Nano V3.0 здесь
Для Arduino MEGA здесь
Контакты плат расширения digital IO ports разделены на группы по 3 контакта. Порядок размещения контактов совпадает с расположением контактов модуля KY-020. Это позволяет выполнить соединение недорогим жгутом.
