Модуль ИК светодиода

Модуль ИК светодиода

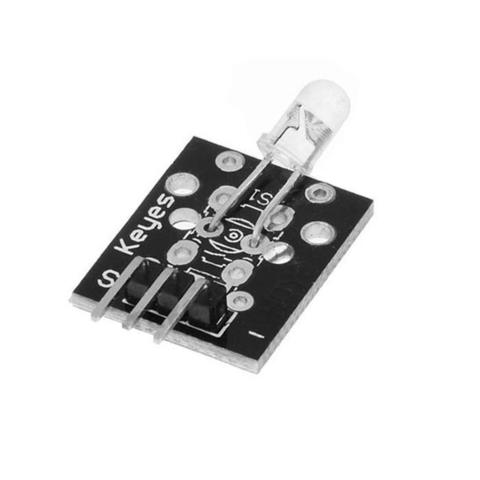

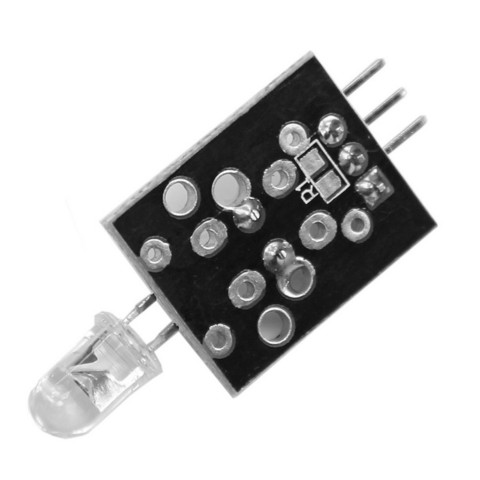

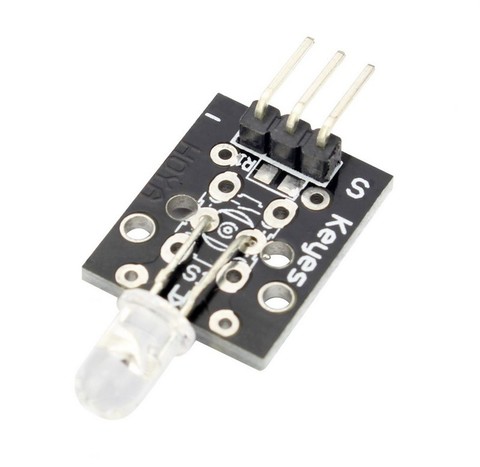

Infrared emission sensor module KY-005

Устройство позволяет смонтировать светодиод инфракрасного излучения в требуемой точке конструкции прибора. Модуль KY-005 дает возможность наладить канал передачи данных или собрать совместно с фотоприемником надежно работающую фотопару по принципу перекрытия светового потока. В качестве приемника информации передаваемой по ИК каналу применяют ИК фотодиоды. При передаче данных ИК канал не восприимчив к электромагнитным помехам радио диапазона и не создает помех радиоприемникам. Применение в оптопарах выгодно благодаря слабой чувствительности ИК фотоприемника к обычному освещению. Модуль ИК светодиода KY-005 облегчает макетирование схем и позволяет сделать более простым изучение свойств ИК светодиода.

Характеристики

Ток потребления 15 мА

Главный электрический параметр ИК светодиода – номинальный ток. При сборке системы с применением KY-005 от инженера требуется применить цепи питания, обеспечивающие номинальный ток. Мы не приводим напряжение питания модуля, так этот параметр может меняться в широких пределах благодаря установке на плате модуля ИК светодиода различных резисторов или стабилизаторов тока . Производитель устанавливает в модуль разные типы светодиодов. Напряжение на светодиоде должно находится в диапазоне 1,2 – 1,5 В.
Некоторые типы ИК светодиодов имеют свечение часть которого находится в видимой части спектра.

Подключение KY-005

Для обеспечения тока 15 мА при питании светодиода напряжением 5 В последовательно с ним следует установить резистор 240 Ом. На плате предусмотрены контакты для монтажа резистора. В зависимости от выбранной линии управления светодиодом – питание модуля или линия сигнала резистор устанавливается на том или ином посадочном месте платы.



Контакты модуля KY-005:

GND – общий провод,
+5V – питание светодиода,
Signal – другой контакт питания светодиода.

При сборке Arduino систем насыщенных датчиками, светодиодами с применением модуля ИК светодиода KY-005 используют платы расширения облегчающие монтаж. Для каждого типа Arduino есть своя плата.
Для Arduino UNO
Для Arduino UNO R3 и Arduino Nano V3.0
Для Arduino MEGA
На платах контакты digital IO ports разделены на группы по 3 контакта. Расположение контактов в группе соответствует расположению контактов модуля KY-005. Это облегчает соединение.


Прием и передача данных с использованием Arduino
