Модуль магнитный датчик с герконом

Артикул: KY-025
Код товара: 00563
Есть в наличии
250 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Модуль магнитный датчик с герконом

Reed module KY-025
Контакты геркона замыкают вход компаратора на микросхеме LM393YD. Благодаря применению компаратора в модуле KY-025 через геркон протекает очень малый ток, что значительно продлевает срок службы датчика. Состояние выхода цифрового сигнала говорит о наличии магнитного поля.

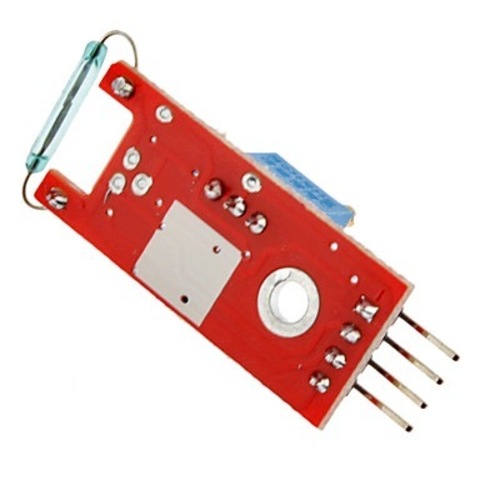

Контакты KY-025

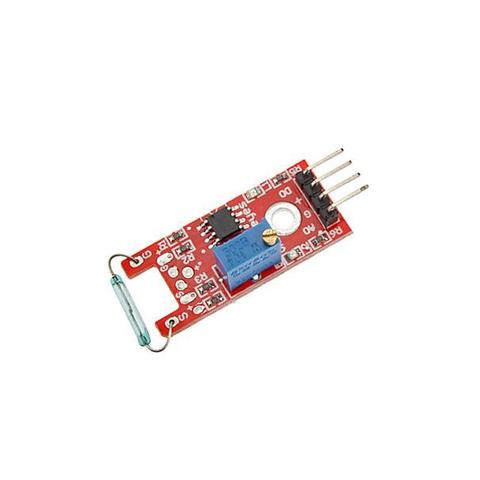

Модуль магнитный датчик с герконом KY-025

Модуль реагирует на постоянное магнитное поле создаваемое расположенным вплотную небольшим магнитом. Для этого удобно применять современные ниодимовые магниты. Чувствительный элемент – геркон, он находятся на торце платы. Это стеклянная колба, внутри пружинящие контакты из специального сплава. Под действием магнитного поля контакты замыкаются. Модуль KY-025 устанавливается на неподвижном элементе конструкции. На подвижной детали закрепляется магнит. При сближении с герконом контакты геркона замыкаются. Модуль магнитный датчик с герконом используется для контроля плотного закрывания двери. Применяется для контроля работы различных механизмов.

Характеристики KY-025

Напряжение питания 3,3 – 5,5 В
Температура окружающего воздуха во время работы KY-025 составляет 0 – 70 °C

Краткое описание KY-025

Контакт Назначение

D0       Выход цифрового сигнала.
+          Питание положительный полюс.
G         Общий.

Модуль магнитный датчик с герконом применяется в составе проектов Arduino. Если проект сложный, то для множества электрических соединений используют специальные модули расширения. Модуль KY-025 соединяют проводниками с модулями расширения содержащими предназначенные для такого подключения группы контактов. В зависимости от типа основного модуля ардуино выбирают модуль расширения.
Для Arduino UNO и Arduino Duemilanove модуль расширения здесь .
Для Arduino UNO R3 и Arduino Nano V3.0 здесь  .
Для Arduino MEGA здесь  .
Соединение выполняется с контактами входящими в зону digital IO ports. Зона поделена на группы по три контакта. Порядок размещения контактов в группах совпадает с расположением трех контактов модуля KY-025.

Индикация

Светодиод L1 – индикатор включения. L2 сообщает о срабатывании датчика.
