В качестве экрана для отображения показаний с датчиков мы будем использовать TFT shield (см. рис. 5.1) с цветным ЖКИ QVGA, имеющим диагональ 2,4 дюйма и разрешение экрана 240x320. ЖКИ индикатор имеет постоянно включенную подсветку. Есть одна кнопка. На плате расположен контейнер для SD карты. На шилде встроен резистивный тачскрин, что позволяет определяеть положение при нажатии на экран. На плате есть кнопка. Нажатие кнопки вызывает сброс Arduino.

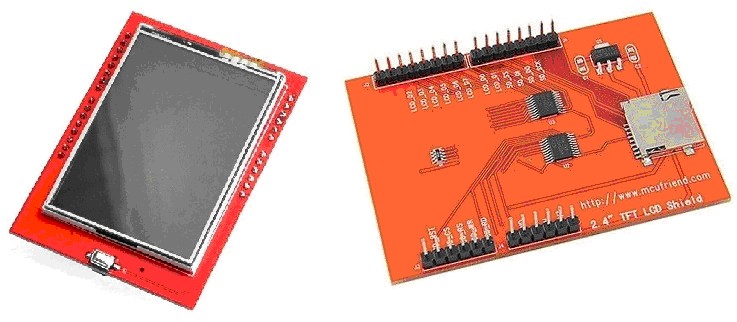

Рис. 5.1. TFT shield 2.4" 240x320.
Основное применение дисплея – отображение простой графики и символьных данных с использованием 16 цветов.
TFT shield может устанавливаться в соединители Arduino Mega (см. рис. 5.2).

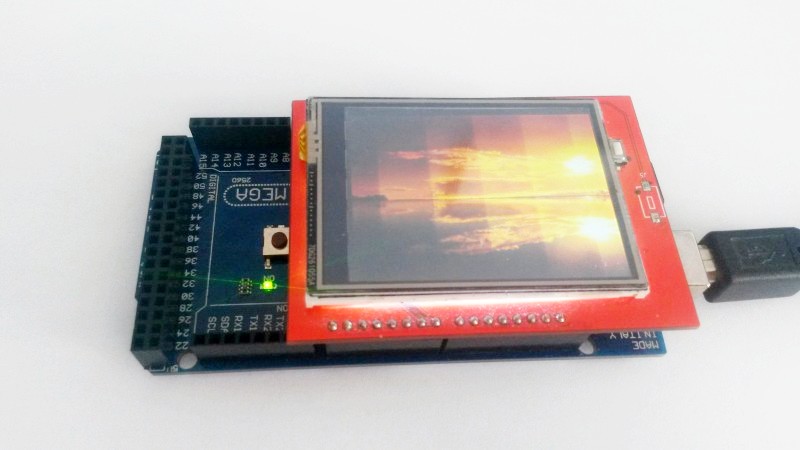

Рис. 5.2. Установка TFT shield 2.4" 240x320 на плату Arduino Mega.
Для вывода показаний на дисплей необходимы библиотеки Adafruit_GFX и SWTFT. Для работы с тачскрином будем использовать библиотеку Adafruit Touch-Screen-Library. Архив с библиотеками можно скачать по ссылке www.arduino-kit.ru, и распаковать в директорию libraries вашего Arduino IDE.
