● 6.1. Подключение блока реле для управления исполнительными устройствами

Опубликовано: 23.01.2018

Для управления электроприборами пользуются различными клавишными выключателями и тумблерами. Чтобы управлять такими электроприборами с помощью микроконтроллера существует специальный тип выключателей - электромеханические реле. В состав набора ИНТЕРНЕТ ВЕЩЕЙ ДЛЯ УМНОГО ДОМА входит Relay Shield (см. рис. 6.1), который содержит четыре реле с необходимой обвязкой и позволяет контроллерам управлять четырьмя электроприборами.
По своей сути реле — это просто механический рубильник, которым можно управлять при помощи микроконтроллера. При этом электрическая связь между управляющей электроникой и коммутируемой нагрузкой отсутствует. А это значит, что помехи не попадают на микроконтроллер и не сбивают управляющую программу.

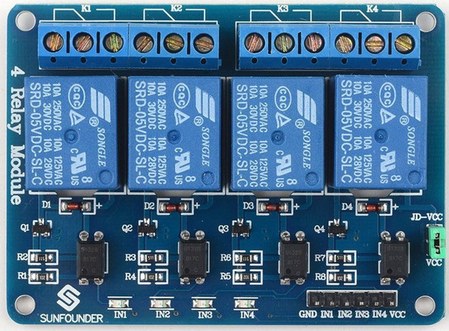

Рис. 6.1. Relay Shield.

В модулях relay shield обычно используется n-канальное управление. При таком управлении реле включается подачей на вывод Arduino низкого уровня LOW, а выключается подачей высокого уровня HIGH.
