В этом эксперименте мы рассмотрим работу с семисегментным светодиодным индикатором, которая позволяет Arduino визуализировать цифры.
Необходимые компоненты:
• контроллер Arduino UNO R3;
• плата для прототипирования;
• одноразрядный семисегментный индикатор;
• резистор 510 Ом – 7 штук;
• провода папа-папа.
Светодиодный семисегментный индикатор представляет собой группу светодиодов, расположенных в определенном порядке и объединенных конструктивно. Светодиодные контакты промаркированы метками от a до g (и дополнительно dp – для отображения десятичной точки), и один общий вывод, который определяет тип подключения индикатора (схема с общим анодом ОА, или общим катодом ОК). Зажигая одновременно несколько светодиодов, можно формировать на индикаторе символы цифр. Схема одноразрядного семисегментного индикатора показана на рис. 6.1.
![](http://mbitech.ru/userfiles/image/6-1.jpg)
Необходимые компоненты:
• контроллер Arduino UNO R3;
• плата для прототипирования;
• одноразрядный семисегментный индикатор;
• резистор 510 Ом – 7 штук;
• провода папа-папа.
Светодиодный семисегментный индикатор представляет собой группу светодиодов, расположенных в определенном порядке и объединенных конструктивно. Светодиодные контакты промаркированы метками от a до g (и дополнительно dp – для отображения десятичной точки), и один общий вывод, который определяет тип подключения индикатора (схема с общим анодом ОА, или общим катодом ОК). Зажигая одновременно несколько светодиодов, можно формировать на индикаторе символы цифр. Схема одноразрядного семисегментного индикатора показана на рис. 6.1.
![](http://mbitech.ru/userfiles/image/6-1.jpg)

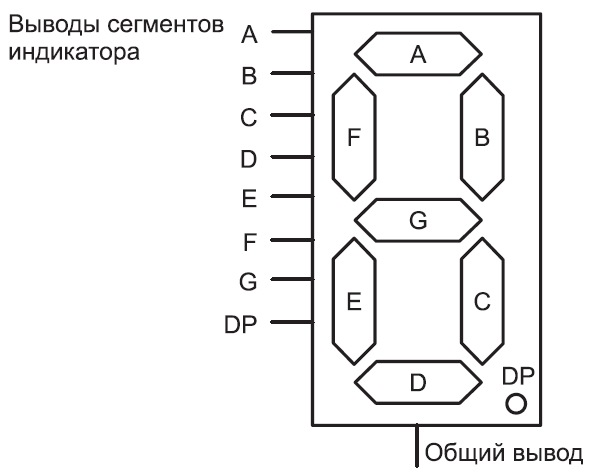

Рис. 6.1. Схема одноразрядного семисегментного индикатора
Для подключения одноразрядного светодиодного индикатора к Arduino будем задействовать 7 цифровых выводов, каждый из контактов a–g индикатора подключается к выводу Arduino через ограничительный резистор 470 Ом. В нашем эксперименте мы используем семисегментный индикатор с общим катодом ОК, общий провод подсоединяем к земле. На рис. 6.2 показана схема подключения одноразрядного семисегментного индикатора к плате Arduino.
![Arduino проект www.arduino-kit.ru](http://mbitech.ru/userfiles/image/6-2a.jpg)

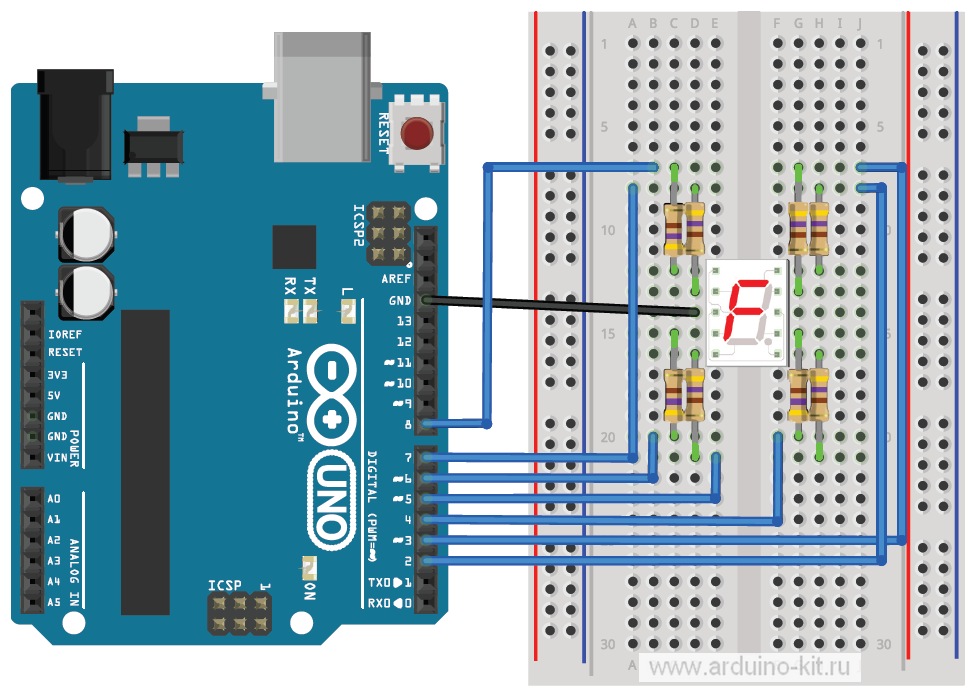

Рис. 6.2. Схема подключения семисегментного индикатора к Arduino
Приступим к написанию скетча. Мы будем на семисегментный индикатор в цикле выводить цифры от 0 до 9 с паузой 1 секунда. Сформируем массив значений для цифр 0–9, где старший разряд байта соответствует метке сегмента a индикатора, а младший – сегменту g.
byte numbers[10] = { B11111100, B01100000, B11011010, B11110010, B01100110,
B10110110, B10111110, B11100000, B11111110, B11110110};
Для преобразования значения цифры в данные для вывода значения на выводы Arduino будем использовать битовые операции языка Arduino:
bitRead(x,n); // получение значения n разряда байта x
Скетч эксперимента представлен в листинге 6.1.
// список выводов Arduino для подключения к разрядам a-g
// семисегментного индикатора
int pins[7]={2,3,4,5,6,7,8};
// значения для вывода цифр 0-9
byte numbers[10] = { B11111100, B01100000, B11011010, B11110010, B01100110,
B10110110, B10111110, B11100000, B11111110, B11100110};
// переменная для хранения значения текущей цифры
int number=0;
void setup()
{
// Сконфигурировать контакты как выходы
for(int i=0;i<7;i++)
pinMode(pins[i],OUTPUT);
}
void loop()
{
showNumber(number);
delay(1000);
number=(number+1)%10;
}
// функция вывода цифры на семисегментный индикатор
void showNumber(int num)
{
for(int i=0;i<7;i++)
{
if(bitRead(numbers[num],7-i)==HIGH) // зажечь сегмент
digitalWrite(pins[i],HIGH);
else // потушить сегмент
digitalWrite(pins[i],LOW);
}
}
Порядок подключения:
1. Подключаем семисегментный индикатор по схеме на рис. 6.2.
2. Загружаем в плату Arduino скетч из листинга 6.1.
3. Наблюдаем вывод цифр на экран семисегментного индикатора.
Листинги программ скачать
