Введем светодиодную индикацию и звуковую сигнализацию и при использовании в качестве контроллера умного дома модуля Nodemcu. Количество выводов у модуля Nodemcu гораздо меньше, чем у Arduino Mega, поэтому нам понадобится микросхема расширителя входов MCP23017. Микросхема MCP23017 добавляет 16 портов,которые можно настроить как на вход,так и на выход (рис. 5.7). Микросхема использует популярную двухпроводную шину I2C.
Рис. 5.7. Выводы микросхемы MCP23017

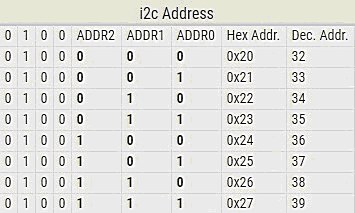

Адрес микросхемы MCP23017 для протокола I2C можно установить комбинацией сигналов на цифровых входах A0 – A2 (рис. 5.8), что позволяет к микроконтроллеру подключиь одновременно 8 микросхем MCP23017, соответственно 16*8=128 контактов.
Рис. 5.8. Установка адреса микросхемы MCP23017
Микросхема имеет 2 банка портов A (GPA0- GPA7) и B (GPB0- GPAB), каждый из которых можно настроить на ввод или вывод.
В листинге 5.3. показан пример настройки банков выводов A и B.
Листинг 5.3
// подключение библиотеки Wire.h
#include <Wire.h>
byte input=0;
void setup()
{
Serial.begin(9600);
Wire.begin(0,2); // запуск I2C
Wire.beginTransmission(0x20); // i2c – адрес (A0-0,A1-0,A2-0)
Wire.write(0x00); // IODIRA register
Wire.write(0x00); // настроить PORT A как output
Wire.endTransmission();
}
void loop()
{
// чтение данных из PORT B
Wire.beginTransmission(0x20);
Wire.write(0x13);
Wire.endTransmission();
Wire.requestFrom(0x20, 1);
input=Wire.read();
// записать полученные данные в PORT A
Wire.beginTransmission(0x20);
Wire.write(0x12); // address PORT A
Wire.write(input); // PORT A
Wire.endTransmission();
delay(100); // пауза
}
Использование микросхемы MCP23017 позволит расширить количество цифровых контактов модуля Nodemcu на 16 и позволит организовать светодиодную индикацию и звуковую сигнализацию о критических параметрах датчиков.
